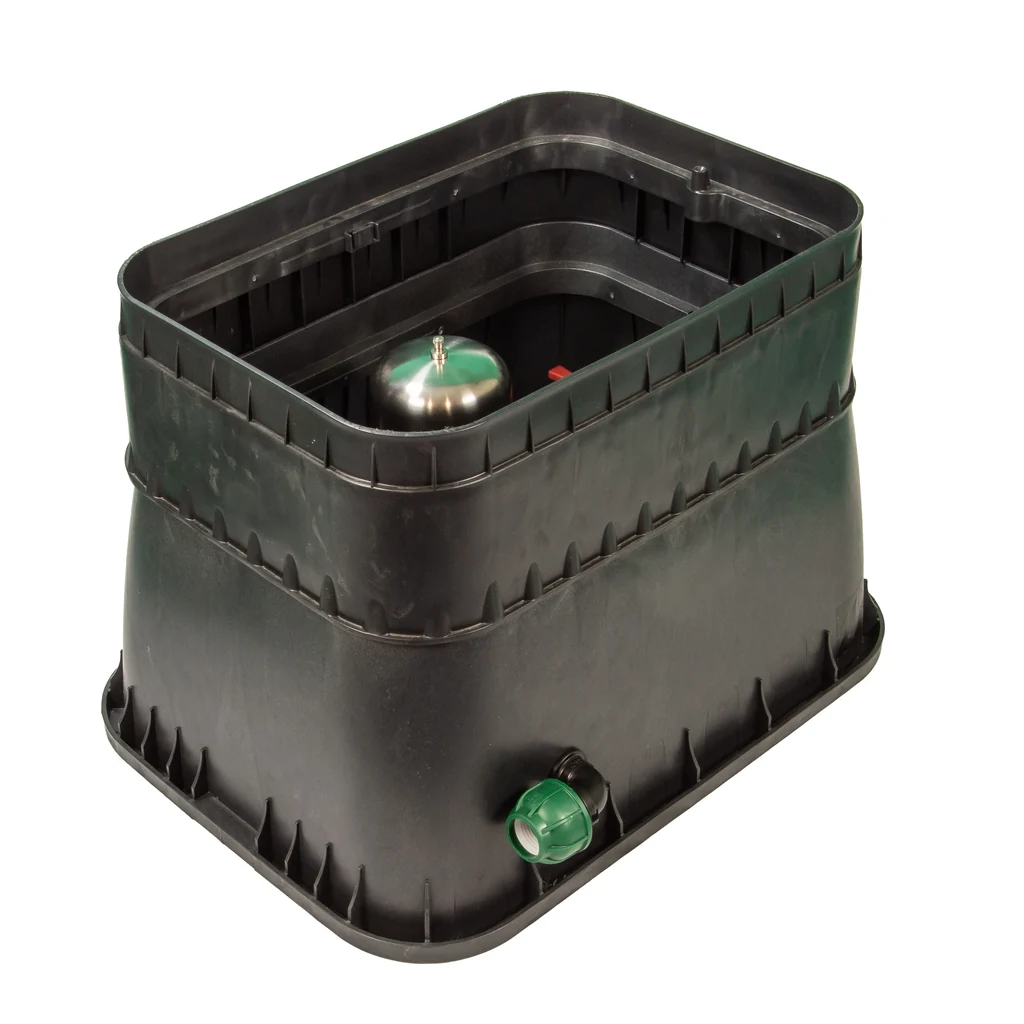

Sestavená šachtice IRIBOX HLAVNÍ SESTAVA je inovativní výrobek společnosti Irimon®, který byl vytvořen za účelem zjednodušení a zpřesnění instalace hlavní sestavy závlahových systémů pro profesionální i laickou veřejnost. IRIBOX HLAVNÍ SESTAVA je navržená pro použití s domácími vodárnami, které čerpají vodu z dešťových jímek a kopaných studní.
Hlavní sestava je nezbytnou součástí automatických závlahových systémů. Jedná se o prvek spojující zdroj vody a potrubí závlahy. Pomocí ventilů v ní je možné uzavírat a otevírat přívod vody do systému, filtr zajišťuje zachycení větších nečistot ve vodě pro závlahu a tlaková vyrovnávací nádoba vyrovnává tlakové rázy mezi čerpadlem a závlahovým systémem, čímž je prodlužována životnost čerpadla. Pro zajištění dlouhé životnosti tlakové nádoby je použitá verze z nerez materiálu.
Nejpodstatnější vlastnosti IRIBOXů je snadná a rychlá instalace, dostatek místa uvnitř prostoru, snadná výměna dílů i po letech atd. Oproti ostatním řešením je výhodou to, že při instalaci není třeba žádného dalšího vrtání a rozměřování. Šachtice je z dílny předvrtaná tak, aby všechny díly na sebe přesně navazovaly a šachtice si tím udržela velmi vysokou pevnost a tuhost.
Tento produkt IRIBOX je vyráběn společností IRIMON, jejíž technici tento produkt vyvinuli jako výsledek vlastních instalačních zkušeností i zkušeností našich partnerských instalačních firem. Vyzkoušejte si tento produkt a jinak už závlahu montovat nebudete.

Výška šachtice		46,5 (včetně nástavce) cm
Rozměr základny		67 x 49 cm
Rozměr víka		56 x 39 cm
Otevírání víka		vyklopením
Zajištění víka proti otevření		Ano
Způsob zajištění víka proti otevření		zajišťovací šroub
Materiál		polypropylen
Pracovní tlak		1,5 - 4 bar
Maximální doporučený pracovní tlak		6 bar
Průtok		0,4 - 150 l/min
Dimenze připojovacího závitu		1 "
Dimenze připojovaného potrubí		32 mm
Připojovací závit		Vnější závit
Vhodný pro pitnou vodu		Ne
Manuální odvzdušnění		Ano
Filtrační plocha		170 cm2
Jemnost filtrační vložky		120 mesh
Objem tlakové nádoby		2 l
Manuální ON/OFF		Ano
Kompatibilní s regulátorem tlaku ACCU SET		Ano
Napájecí napětí ovládací cívky		24 V AC
Proud při spuštění		475 mA
Pracovní proud		230 mA
Hmotnost		9,2 kg
Výrobce		Irimon









IRIBOX · HLAVNÍ SESTAVA · 32 MM

Hlavní sestava připravená k připojení

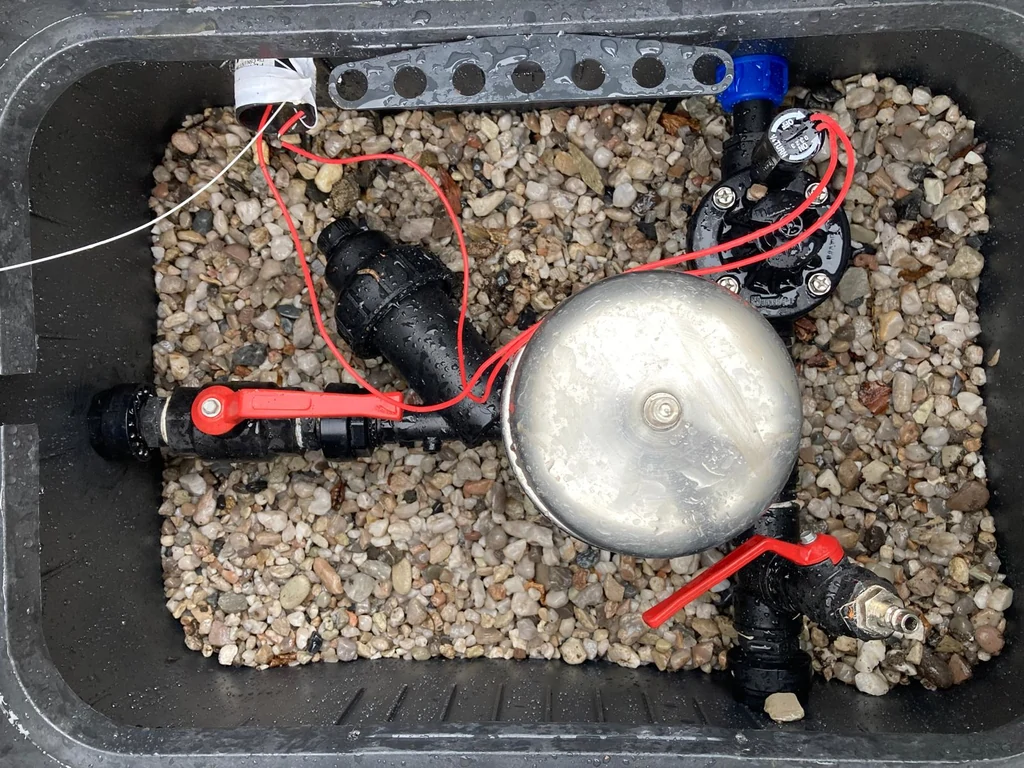

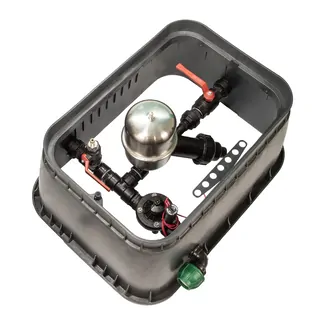

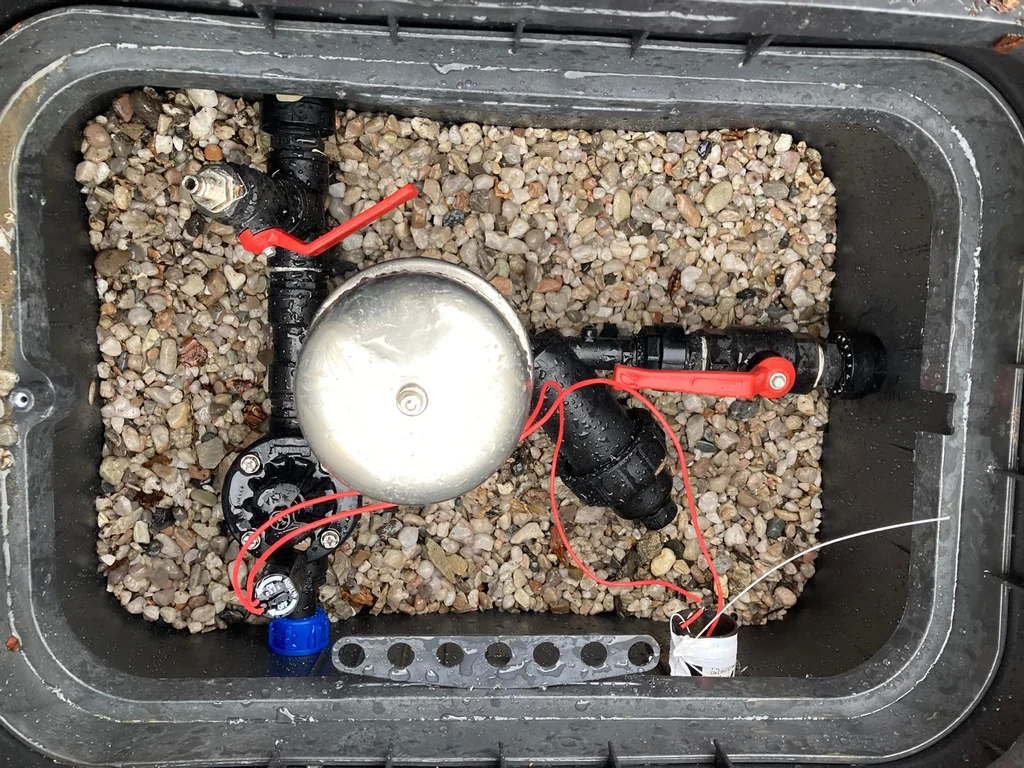

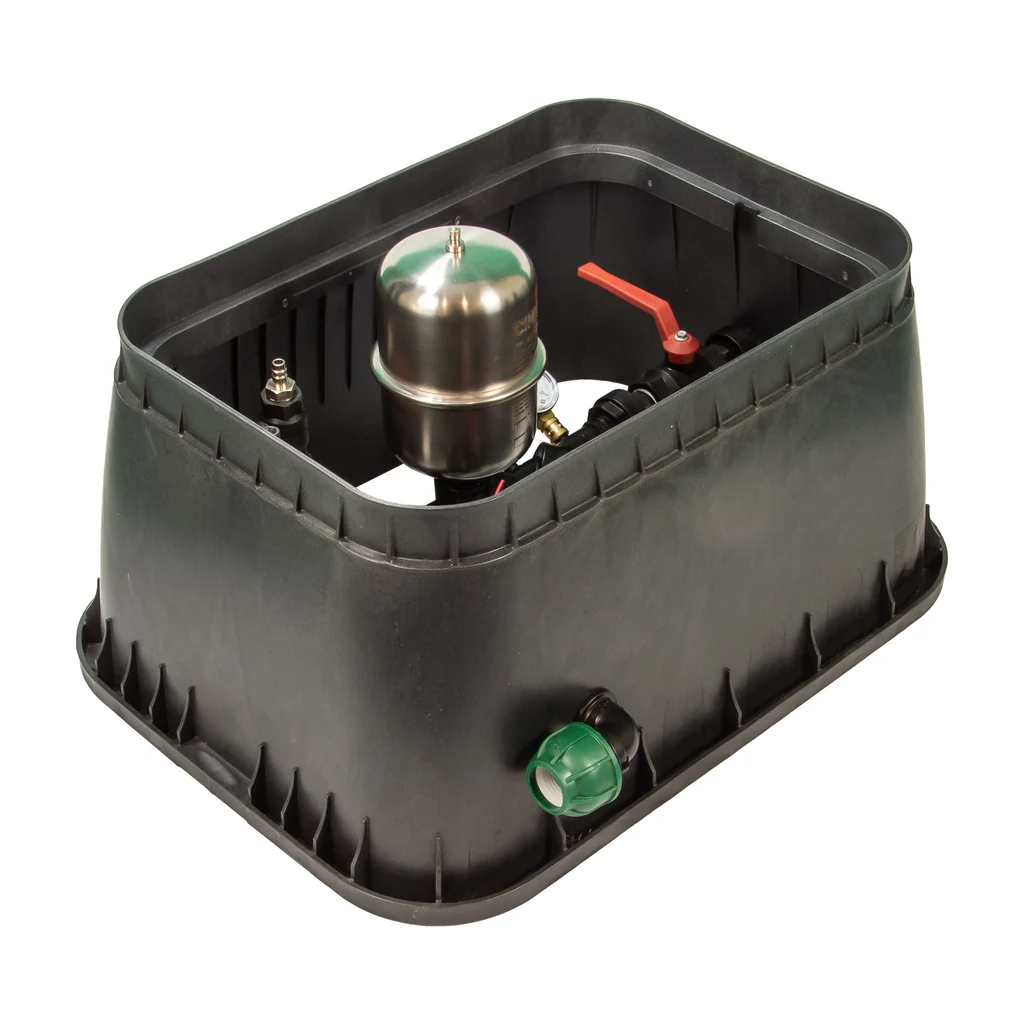

Kompletně sestavená šachtice pro propojení zdroje vody se závlahovým systémem. Obsahuje hlavní ventil, diskový filtr, nerezovou tlakovou nádobu, uzávěr přívodu vody i přípravu pro zazimování.

120 mesh

Diskový filtr

Zachycuje nečistoty před vstupem do závlahového systému.

2 l

Tlaková nádoba

Nerezové provedení pomáhá tlumit tlakové rázy.

PN 14

Hlavní ventil

Profesionální elektromagnetický ventil Hunter ICV.

32 mm

Potrubní připojení

Připraveno pro běžný rozvod automatické závlahy.

PŘIPRAVENO K INSTALACI

Méně práce na stavbě, přesnější výsledek

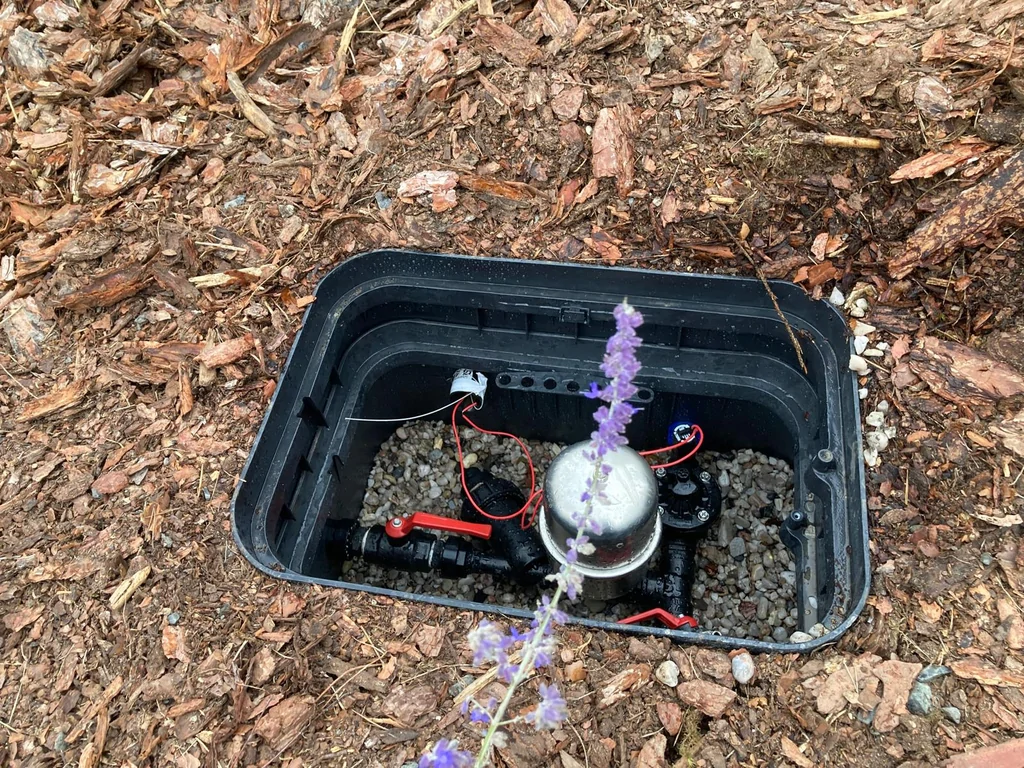

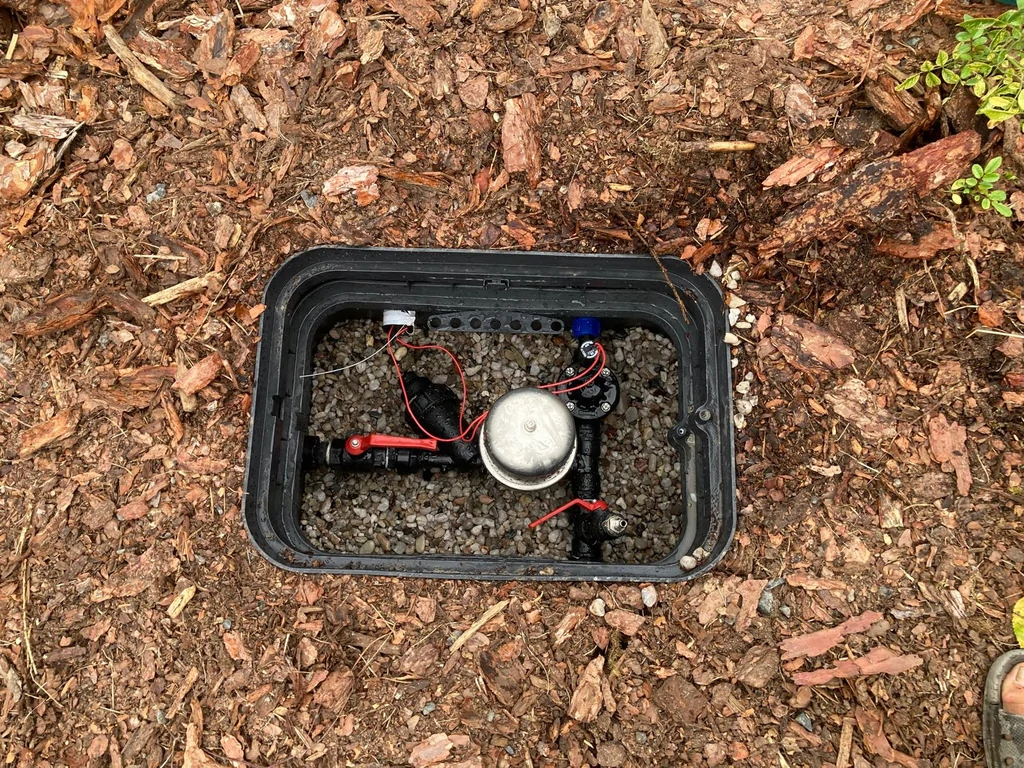

IRIBOX HLAVNÍ SESTAVA je předinstalovaný celek určený pro domácí vodárny čerpající vodu z dešťových jímek a kopaných studní. Po osazení stačí připojit přívod vody a potrubí závlahy.

Šachtice JUMBO EZ je již z výroby předvrtaná a jednotlivé komponenty jsou přesně uspořádané. Odpadá další vrtání, rozměřování a sestavování hlavní sestavy v terénu.

Výsledek: Rychlejší montáž, přehledné uspořádání a snadný přístup ke komponentům při budoucím servisu.

KLÍČOVÉ VLASTNOSTI

Profesionální řešení hlavní sestavy závlahy

Vysoká tuhost šachtice

Předvrtané provedení zachovává pevnost konstrukce a přesné uložení součástí.

Přesné dílenské zpracování

Všechny prvky jsou sestavené a připravené pro rychlé připojení na místě.

Nerezová tlaková nádoba

Objem 2 l pomáhá vyrovnávat tlakové rázy a chránit čerpadlo.

Účinná filtrace

Diskový filtr 120 mesh zajišťuje vhodnou čistotu vody pro závlahový systém.

Integrovaný úchyt

Vodotěsné konektory lze uvnitř šachtice přehledně a bezpečně upevnit.

Snadný servis

Dostatek prostoru usnadňuje kontrolu a výměnu jednotlivých dílů i po letech.

PROMYŠLENÉ VYBAVENÍ

Připraveno na provoz, servis i zazimování

Hlavní ventil ICV

Elektromagnetický ventil PN 14 ovládá přívod vody do závlahového systému.

Mechanický uzávěr

Plastový kulový ventil PN 16 umožňuje ruční uzavření přívodu vody.

Příprava na zazimování

Odbočka s ventilem a adaptérem umožňuje připojit kompresor.

Letní vodovod

Připravený vývod lze doplnit vodovodní zásuvkou pro ruční odběr vody.

Hlubší instalace

Dodávaný nástavec umožňuje přizpůsobit hloubku osazení šachtice.

Snadná manipulace

Šachtice JUMBO EZ je vybavena madlem pro jednodušší instalaci a obsluhu.

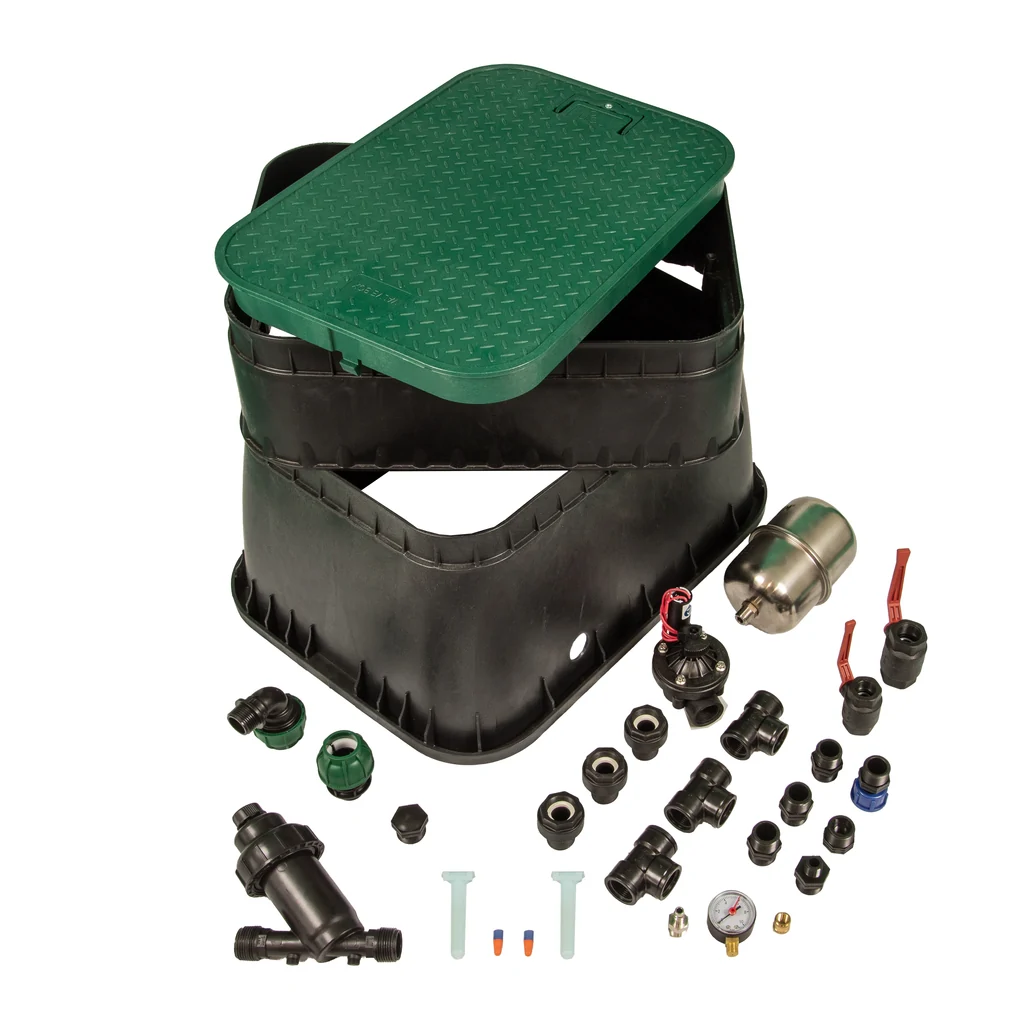

OBSAH SESTAVY

Všechny hlavní prvky v jednom celku

• Šachtice JUMBO EZ
  Předvrtané provedení s madlem a nástavcem pro hlubší instalaci.
• Elektromagnetický ventil
  Profesionální hlavní ventil Hunter ICV PN 14.
• Diskový filtr
  Filtrační vložka 120 mesh s plochou 170 cm².
• Tlaková nádoba
  Nerezové provedení o objemu 2 l, tlaková řada PN 10.
• Uzávěr přívodu
  Plastový kulový ventil PN 16 pro ruční ovládání.
• Potrubní prvky
  Plastová šroubení PN 10 a závitové tvarovky.
• Odbočka pro zazimování
  Kulový ventil a adaptér pro připojení kompresoru.
• Vývod letního vodovodu
  Příprava pro doplnění vodovodní zásuvky.

VLASTNÍ VÝVOJ IRIMON

IRIBOX vychází ze zkušeností instalačních firem

Řešení vyvinuli technici společnosti IRIMON na základě vlastních montážních zkušeností a podnětů partnerských instalačních firem. Cílem je čistá, rychlá a opakovatelná instalace hlavní sestavy bez improvizace na stavbě.

Doprava: Sestava je dodávána kompletně smontovaná. Vhodný je osobní odběr, případně přeprava na paletě.
