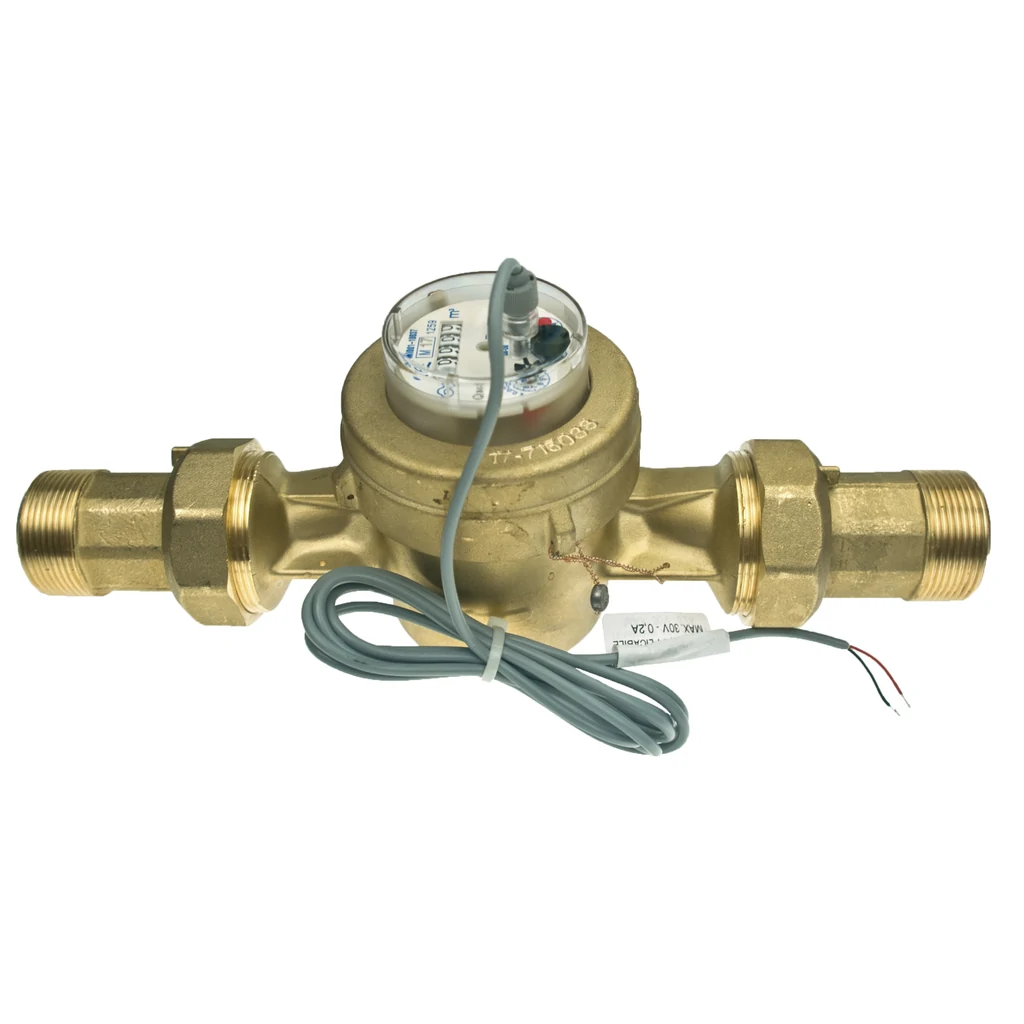

Impulsní vodoměr DALF 4016, 6/4" MM

	Obj. č.:	43513
	Model:	DALF4016

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Použití

Analogový vodoměr s pulzním výstupem pro měření průtoku. Délka měřicího kabelu 2 m.
Vhodný pro ovládací jednotky Hunter Hydrawise aACC2. Připojení 6/4" vnější závit MM na vstupu i výstupu, závit těla vodoměru je 2". Maximální provozní tlak 16 Barů.

Parametry - technický list

Litry/impuls		10
Bezdrátové připojení k ovládací jednotce		Ne
Délka přívodního kabelu		2 m
Rozsah provozních teplot		0 až +30 °C
Tlaková odolnost (PN)		16 bar

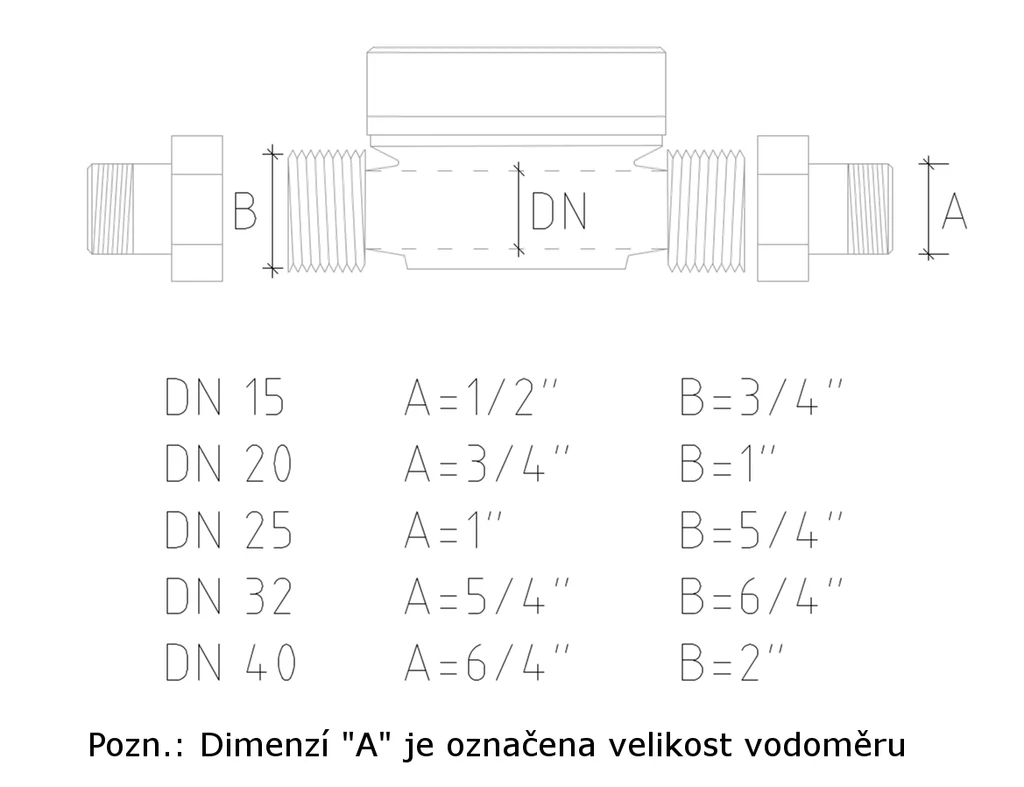

Dimenze šroubení		6/4 "
Dimenze připojovacího závitu (vnější)		2 "
Q_max		20,0 m³/hod
Qn		16 m³/hod
Qmin		0,2 m³/hod
Materiál		mosaz
Dlouhé závity armatur		Ano
Instalace do všech poloh		Ano
Vodoměr s připojovacím šroubením		Ano
Ploché těsnění		Ano
Mokroběžný vodoměr		Ne
Rozměry - výška		142 mm
Rozměry - délka včetně šroubení		200 mm
Hmotnost		2,5 kg

Specifikace

Maximální vzdálenost vodoměr - ovládací jednotka 80 m (0,5 mm vodič).

Ve vzdálenosti desetinásobku dimenze před vstupem vodoměru a pětinásobku dimenze za výstupem vodoměru nesmí být armatura měnící směr proudění vody (koleno atd..).

Při zazimování systému zamezte průchodu stlačeného vzduchu vodoměrem.Hrozí poškození vodoměru.

Schéma zapojení:

V Hydrawise vodoměr nastavte jako senzor „25, 40 or 50 mm BSP Flow Meter“, viz níže:
