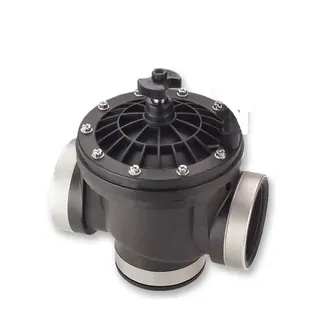

ICV - 3" FF, FILTER SENTRY, 14 bar
Obj. č.: 15232
Model: ICV301GBFS
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Elektromagnet. ventily ICV-FILTER SENTRY jsou určeny pro zapojení do ovládacího systému s řídícími jednotkami Hunter jako hlavní el.magnet. ventily. Obvyklé využití pro přečerpávání více znečištěné vody z jímek (nevhodný na vodu, obsahující řasy).

Parametry - technický list

Instalace v interiéru budov Ano
Průtok 570 - 1135 l/min
Maximální doporučený pracovní tlak 1,5 - 14 bar
Použití pro hlavní sestavy Ano
Použití pro sekční ventily Ano
Použití pro veřejné plochy Ano
Použití pro zahrady Ano
Vhodný pro pitnou vodu Ne
Dimenze připojovacího závitu 3 "
Regulace průtoku Ano
Manuální ON/OFF Ano
Manuální odvzdušnění Ano
Provedení filter sentry ? Ano
Kompatibilní s regulátorem tlaku ACCU SET ? Ano
Montáž ventilu - možnost průběžného zapojení Ano
Montáž ventilu - možnost pravoúhlého zapojení Ano
Napájecí napětí ovládací cívky 24 V AC
Proud při spuštění 475 mA
Pracovní proud 230 mA
Rozměry 27,3 x 23,5 x 17,7 cm
Max. teplota použití (°C) 66 °C
Extra zesílená konstrukce Ano
Určen pro počet elektromag.ventilů 36
Výrobce Hunter ind.
Hmotnost 3,082 kg

Specifikace

Univerzální a robustní ventily pro práci ve vysokém zatížení nabízejí jednoduchou možnost demontáže.



 Pro zajištění spolehlivého provozu
je vodou testováno 100% ventilů Hunter.



KLÍČOVÉ VÝHODY


  • Volitelný filtr Sentry® čistí sítko filtru v případě znečištění vody
  • Manuální odvzdušnění zajistí snadné a rychlé uvedení do provozu
  • Nylonová konstrukce se skleněnými vlákny zajišťuje vysoký tlak a spolehlivost
  • Utěsnění membrány s dvojitou přírubou pro perfektní výkon bez průsaků
  • Látkou vyztužená membrána EPDM a sedlo zajišťují vyšší výkon za všech vodních podmínek
  • Zajišťovací šrouby kapoty eliminují možnost ztracených dílů během demontáže
  • Šrouby se zajištěním proti vypadnutí během demontáže
  • Univerzální šrouby jsou kompatibilní se plochým, křížovým a maticovým šroubovákem případně stranovým klíčem
  • Zapouzdřená cívka s uchyceným pístem poskytuje bezproblémový servis i provoz v náročných podmínkách
  • Řízení průtoku optimalizuje průtok, maximalizuje efektivitu a prodlužuje životnost systému









Regulace průtoku

Maximalizuje účinnost ventilu a prodlužuje životnost celého systému specifickým seřízením průtoku a tlaku jednotlivých sekcí..







Identifikační klíč regulace dostřiku
Růžová barva klíče je jednoznačně nejrychlejší a nejjednodušší způsob k identifikaci použití užitkové vody v systému.











Identifikační klíč regulace dostřiku

Růžová barva klíče je jednoznačně nejrychlejší a nejjednodušší způsob k identifikaci použití užitkové vody v systému.















Accu-Sync™ regulátor tlaku

Reguluje příliš vysoký tlak a tím chrání postřikovače před jejich poškozením. Praxe ukazuje také významné ušetření vody při použití nového Hunter Accu-Sync regulátoru tlaku.









Filter Sentry™

Mechanismus Filter Sentry má funkci tzv. „stírače“, který očistí při každém otevření ventilu celou plochu filtru a dále pokračuje v čištění horní části filtru za provozu. Systém Filter Sentry může být dodatečně přidán i po instalaci ventilu (výměnou membrány).
