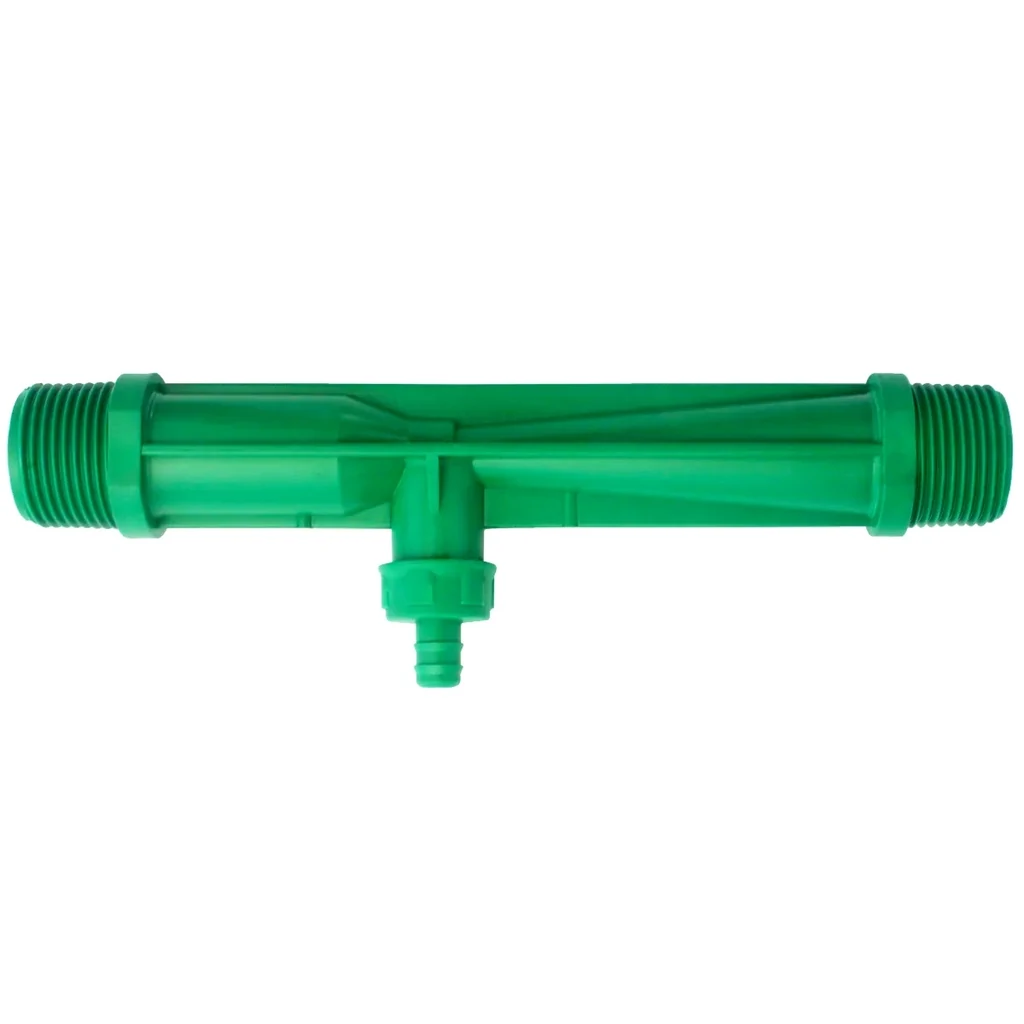

Venturi 1"

Obj. č.: 8101
Model: RNHV-100
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Dávkovač venturi není určený pro instalaci do interiérů. V případě jeho osazení do objektu, je nutné zajistit podlahovou vpusť, alternativně čidlo zatopení, které dokáže neprodleně informovat o případné havárii.

Použití

Venturiho dávkovač hnojiv je jednoduché zařízení pro přisávání tekutých hnojiv v závlahových systémech. Funguje na principu venturiho jevu - tlak v proudící tekutině je nepřímo úměrný rychlosti proudění tekutiny a v zúžené části trubice má kapalina nižší tlak. V případě připojení sací hadice, pak následně dochází k přisávání kapalného hnojiva. Nevýhoda tohoto zařízení je v nemožnosti ovlivnění koncentrace hnojiva a velké tlakové ztrátě v zařízením. Dávkovač obsahuje zpětnou klapku pro zabránění výtoku vody skrz přisávací odbočku a nátrubek pro připojení sací hadice. Vnější závity 1“. Doporučený provozní tlak: 1,4 – 5,5 bar. Max. průtok vody dávkovačem 4,8 m3/hod, max. průtok přisávaného hnojiva 300 l/hod.

Parametry - technický list

Provozní tlak 1,4-5,5 bar
Typ závitu BSPP (válcový)
Připojovací závit 1
Nastavitelný vstřikovací poměr Ne
Možnost instalace v interiéru Ne
Max. průtok vody dávkovačem 4,8 m3/hod
Min. průtok (Qmin) 1,26 m3/hod
Max. průtok přisávaného hnojiva 300 l/hod
Rozměr dávkovače hnojiv (dxv) 227x66 mm

Specifikace

Pozor! Funkce Venturiho efektu je závislá na průtoku a tlakovém rozdílu na vstupu a výstupu. Při nevhodné volbě dimenze nemusí sací efekt fungovat. Minimální průtok při tlaku 0,35 bar je 0,35 l/s. Při úrovni vyššího vstupního tlaku je nutné pro správnou funkci větší tlaková ztráta např. i více než 1 bar.

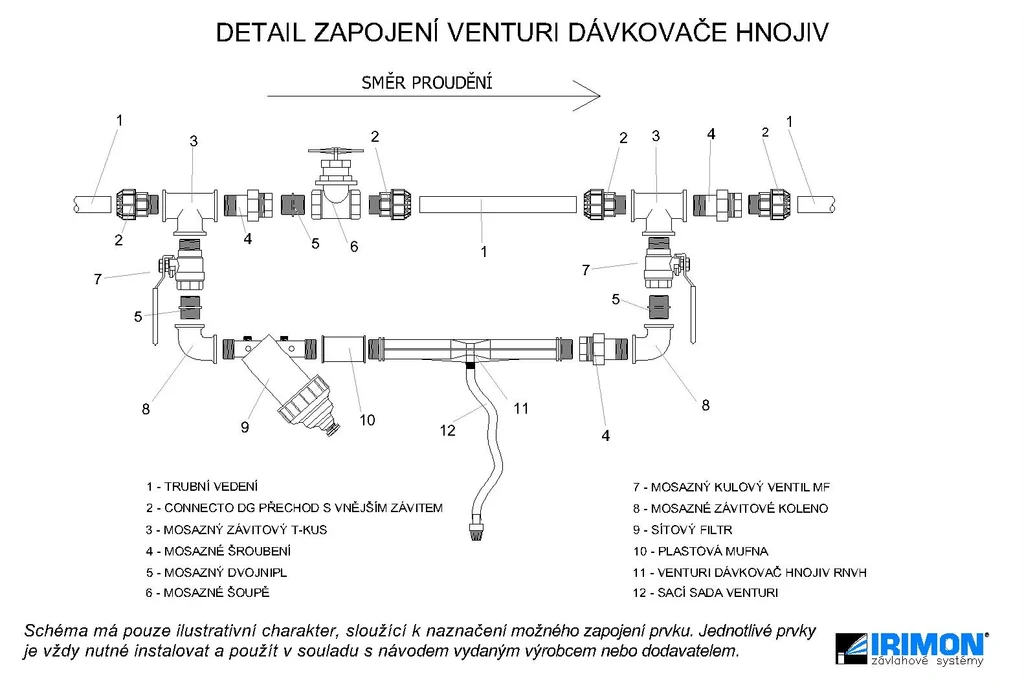

Fotogalerie - použití

Dokumenty ke stažení

Díly a příslušenství

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
