RAINTRONIC - pro hospodaření s dešťovou vodou, kabel 25 m

	Obj. č.:	50471
	Model:	WM-TRONIC25

Dostupnost: Skladem

Odeslat dotaz k výrobku	Objednat

Poznámka

Jednotka poskytuje dva režimy:
- Poloha 1 (krátké časy): doba doběhu čerpadla 15 s, doba doběhu ventilu 1 min, bezpečnostní vypnutí 30 min,
- Poloha 2 (dlouhé časy):doba doběhu čerpadla 10 min, doba doběhu ventilu 20 min, bezpečnostní vypnutí 45 min,
Pro automatický závlahový systém doporučujeme využívat dopouštění, které umožňuje nastavení režim dopouštění dle skutečné potřeby.

Použití

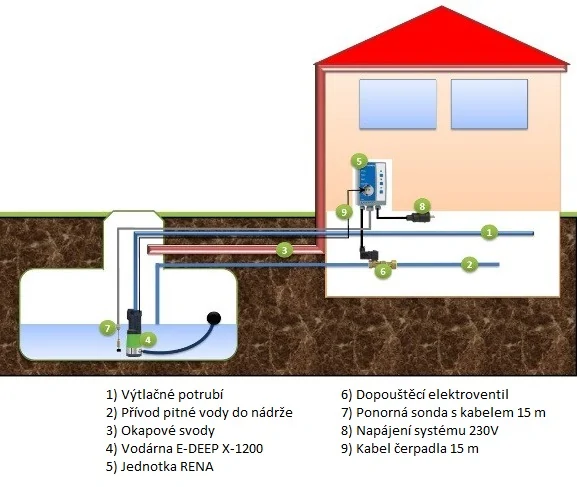

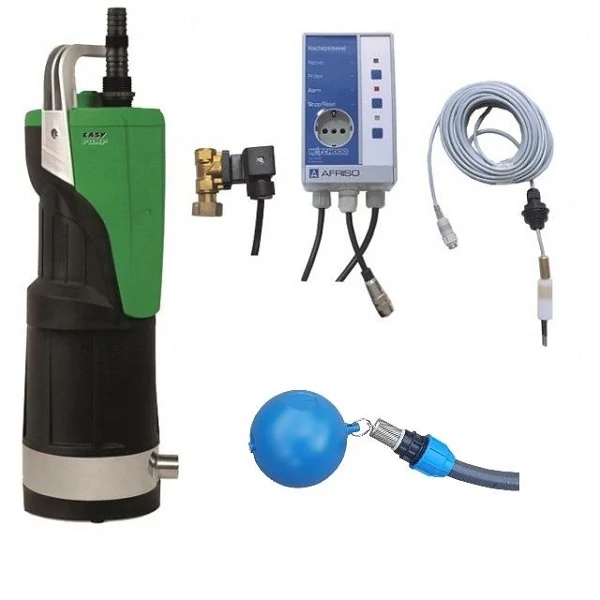

Kompletní sada pro hospodaření s dešťovou vodou. Sada obsahuje automatickou vodárnu dotující rozvodné potrubí užitkového vodovodu. Jednotku dopouštění kontrolující pomocí senzoru úroveň hladiny v jímce a ovládající elektromagnetický ventil zajišťující dopouštění jímky z vodovodního řadu v případě nedostatku vody v dešťové jímce. Pomocí této sady zajistíte plně funkční automatický systém užitkového vodovodu pro ruční závlahu. Kabel senzoru je dlouhý 25 m! Rychlost dopouštění při vstupním tlaku 4 bary je kolem 50 l/min, vhodným výškovým osazením snímače hladiny minimalizovat dopouštění z vodovodního řadu a maximalizovat využívání dešťové vody.

Celý systém je vybaven bezpečnostními prvky, které zajistí:
- uzavření ventilu při výpadku napětí,
- uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu,
- čerpadlo pracující v jímce je proti případnému chodu na sucho jištěno dvoustupňově (pomocí řídící jednotky a při selhání pomocí vlastní integrované ochrany).

Parametry - technický list

P_max		4,6 bar
Q_max		5,7 m³/hod
Jmenovité napětí (U)		230 V
Jmenovitý výkon motoru (P2)		0,75 kW
Příkon (el. výkon) P1		1,1 kW
Délka kabelu		viz specifikace m
Připojovací závit (vnitřní)		1 "
Typ závitu		BSPP (válcový)
Hloubka ponoru max.		13 m
Teplota čerpaného média		0-35 °C
Automatická vodárna		Ano
Automatické zapnutí čerpadla		Ano
Automatické vypnutí čerpadla		Ano
Automatický reset		Ano
Zapínací tlak		2,0 bar
Vypínací tlak		4,8 bar
Zpětná klapka		Ano
Součástí kabel (zástrčka,vidlice)		Ano
Materiál - plášť čerpadla		termoplast
Materiál - oběžná kola		NORYL
Ucpávka		mech. dvojitá
Hmotnost		12,0 kg
Výrobce		EASY PUMP

Specifikace

E-DEEP X 1200M

Automatická vodárna s bočním vývodem a plovoucím sání. Vodárna automaticky sepne (není potřeba přidat spínací prvek) při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Zapínací tlak vodárny je 2,0 bar a vypínací tlak je max. tlak 4,6 bar. Doporučujeme dovybavit vodárnu tlakovou vyrovnávací nádobou. Vodárna má ideální pracovní bod 3 m3/h při 29 m, max. parametry čerpadla - max. průtok 5,7 m3/hod, max.tlak 4,6 bar. Připojovací závit vnitřní 1". Součástí čerpadla je přívodní kabel 15 m s vidlicí.

JEDNOTKA DOPOUŠTĚNÍ

Signální část
š x v x h: 100 x 188 x 65 mm
Hmotnost: 0,5 kg
Napájecí napětí
AC 230 V 50 Hz
Příkon: Max. 5 VA
Síťová pojistka: M 32 mA

ZÁSUVKA S OCHRANNÝM KONTAKTEM:

AC 230 V, max. 10 A, cos ϕ 3 0,9
Jištění: T 10 A
Rozsah provozních teplot
Prostředí: 0 °C až +40 °C
Třída ochrany: II (DIN 57 700)
Stupeň krytí: IP 20 (EN 60529)
Odrušení: podle normy EN 50081-1
Odolnost proti rušení: podle normy
EN 50082-1

SONDA HLADINOMĚRU

Napájecí napětí: AC 6 V
Proud sondy: 1,2 mA
Rozměry: (L x ø): 87 x 30 mm
Připojovací vedení: 25 m
Upevnění: šroubením G1
Hmotnost: 0,2 kg
Funkční princip
Měření vodivosti
Médium: Pitná a dešťová voda

ELEKTROMAGNETICKÝ VENTIL

Prostorové požadavky
š x v x h: 95 x 80 x 100 mm
Hmotnost:0,5 kg
Napájecí napětí
AC 230 V 50 Hz
Příkon: Max. 5,5 VA
Připojovací vedení: 3 m
Montážní poloha: Libovolná
Médium: Pitná a dešťová voda
Jmenovitý tlak: 12 bar
Průtok při vstupním tlaku 4 bar
a volném odtoku: Cca 50 l/min

Dokumenty ke stažení

Obchodně-technická literatura:

Náhradní díly EASY E-DEEP X-1200
Produktový list EASY E-DEEP X-1200

Schémata, detaily, tabulky:

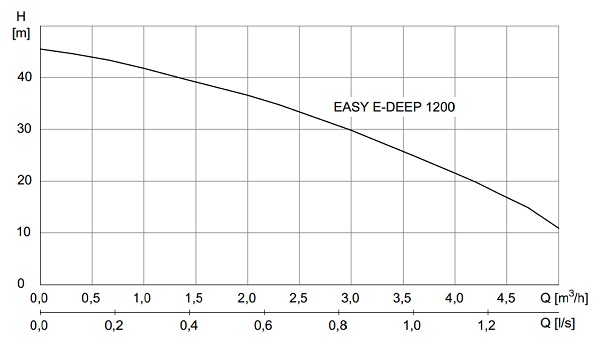

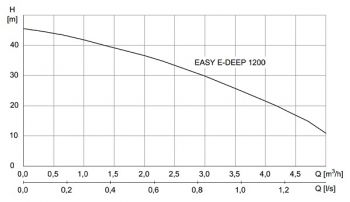

EASY_E_DEEP_1200
