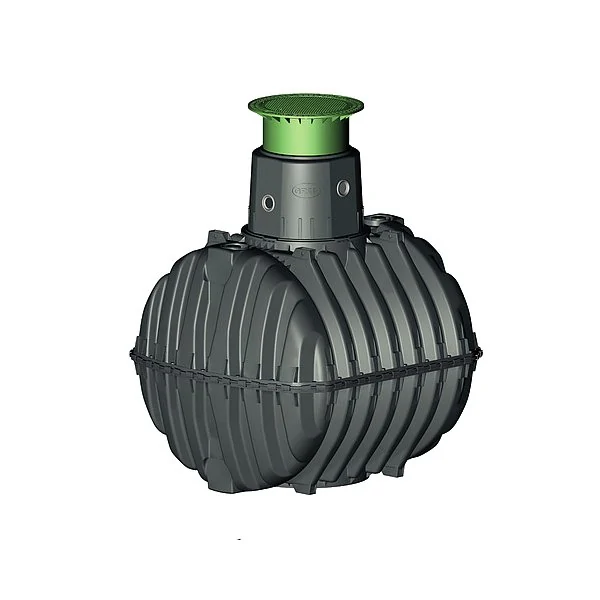

Podzemní nádrž na dešťovou vodu o objemu 4800 l. Určená především pro akumulaci vody z vrtu a dešťové vody pro závlahu. Instalace bez nutnosti obetonování. Instalace telesk. vyrovnávacího nástavce s pochozím PE poklopem umožňuje plynulé výškové nastavení od 750 do 950/1050 mm nad hřbetem nádrže, dále 5% sklon pro dodatečné přizpůsobení poklopu vůči sklonu terénu. Poklop není součástí dodávky, nutno objednat zvlášť!

Objem (V)		4 800 l
Předlisované otvory pro potrubí DN		100
Max. tlak na osu		8 t
Max. celková váha		12 t
Samonosné nádrže		Ano
Nutnost obetonování		Ne
Nadzemní instalace		Ne
Podzemní instalace		Ano
Možnost instalalace do spodní vody		Ano
Stabilní vůči spodní vodě		do středu nádrže

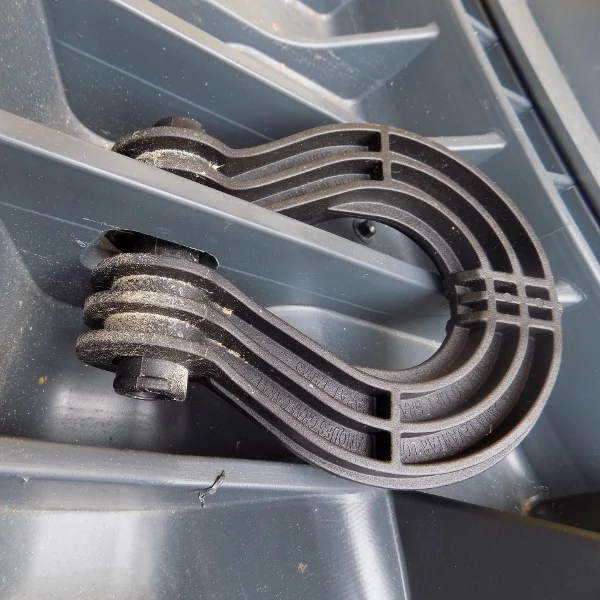

Montáž pomocí rychlospojek		Ano
Zatížení vozidly		Ne
Poklop		Ano
Osové vychýlení poklopu až o 5°		Ano
Možnost nastavení výšky poklopu		Ano

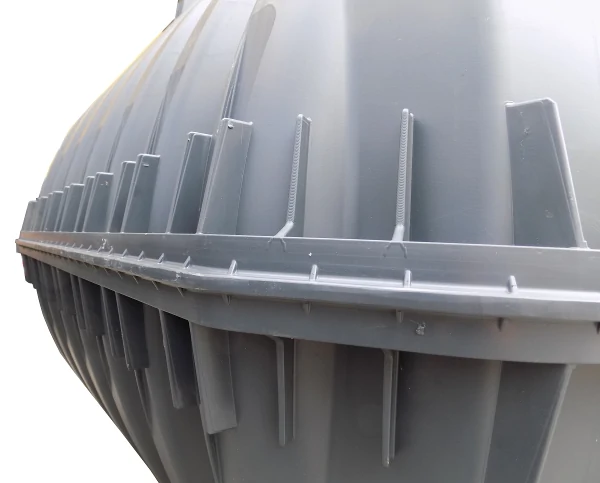

Nádrž vyrobená ze dvou dílů		Ano
Doporučené překrytí zeminou		800-1200 mm
Max. překrytí zeminou		1500 mm
Doporučené výška podsypu		150-200 mm

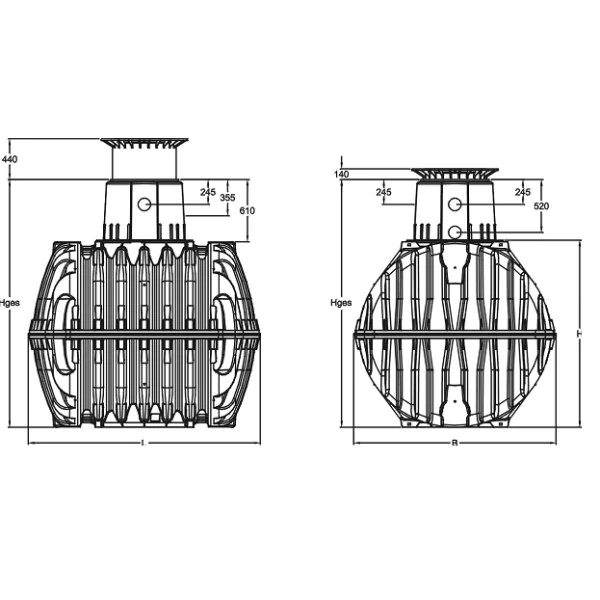

Rozměry - celková výška Hges		2430 mm
Rozměry - celková délka		2280 mm
Rozměry - šířka R		1985 mm
Rozměry - výška bez vstupního nástavce T		1820 mm
Rozměry - výška vstupního nástavce bez poklopu		610 mm
Rozměry - vnitřní průměr teleskop. poklopu		800 mm
Materiál		Duralen
Hmotnost		185 kg
Výrobce		Graf

Evropská jednička v produkci systémů na využívání dešťové vody, přes 50 let kvality a inovace!





Jedinečné řešení nádrží, patentováno po celém světě!

Nádrže Carat jsou vyráběny dosud jedinečnou výrobní metodou. Vstřikovací postup dává výrobkům nesrovnatelnou kvalitu. Všechny nádrže jsou pojezdové nákladními auty s možností částečného zabudování do spodní vody.
Síly stěn jsou díky unikátní technologii ve všech částech nádrže rovnoměrné, jímky CARAT až do velikosti 6500 l jsou vyráběny ve vstřikovacím lisu. Ostatní výrobci využívají nejčastěji metodu rotomoldingu. Pro vývoj a výrobu série nádrží Carat musel být vyvinut a vyroben jeden z největších vstřikovacích lisů v Evropě.
Podzemní nádrž Carat je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže Carat. Navíc je Duralen® bez problémů recyklovatelný.



Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

Na základě podstatně nižší hmotnosti se nádrže z PE o objemu do 6 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.



Teleskopický poklop nádrže

Podzemní nádrž Carat firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.

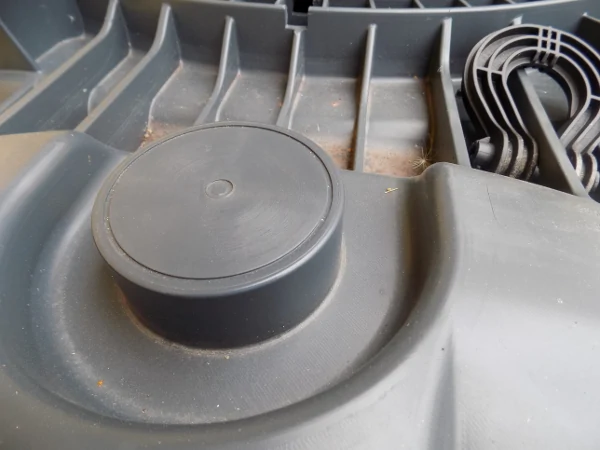

Otočný nástavec (Dóm) nádrže

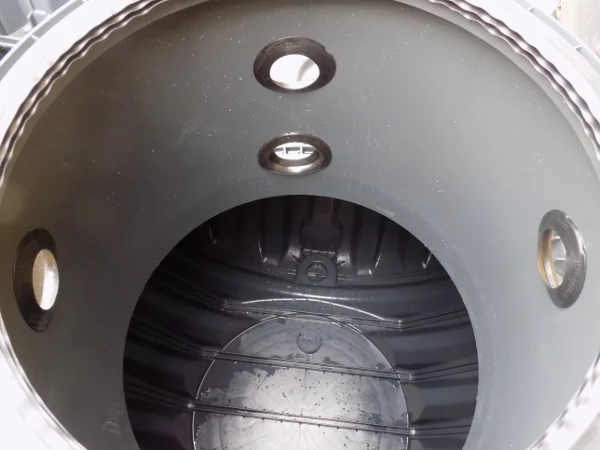

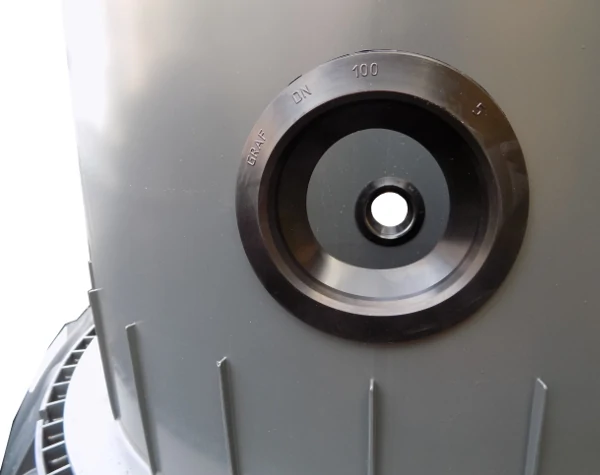

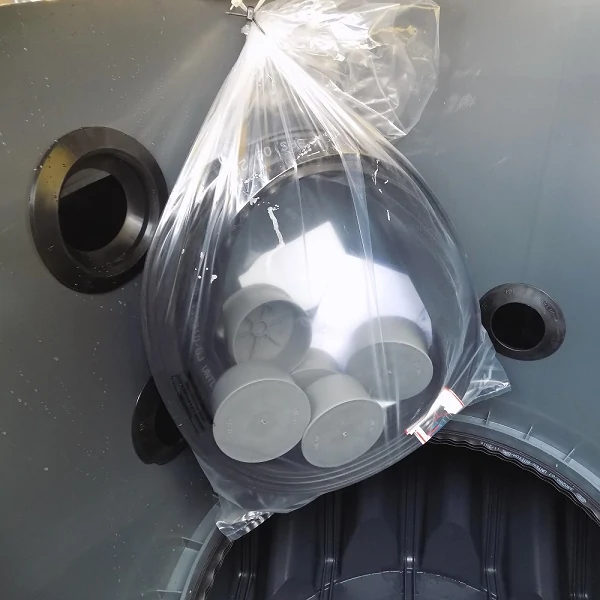

Připojení všech instalačních vedení se provádí pomocí pěti předpřipravených otvorů  s jazýčkovým těsněním, otvory jsou opatřeny zátkou. Jelikož je celý dóm otočný, lze si natočet vstupní otvory do požadované pozice, připojení instalačního vedení je snadné. Zvláště pro připojení přívodního a odvodního potrubí dešťové vody (standardně granitační) je výhodná možnost připojení z jakékoliv strany, což se projeví např. kratším přívodním potrubí, nutností využít menší počet kolen a ve výsledku i možností pro mělčí instalaci.







Těsnění u otočno nástavece (Dóm) i u teleskopického poklopu

Přestože nástavec  je otočný a poklop je teleskopický, celé toto propojení je utěsněno až k horní hraně terénu, což umožňuje využití maximální kapacity jímky (před přepadem vody do vsaku/kanalizace), tak i zabraňuje vniknutí jakéhokoliv znečištění z okolí jímky. Těsnění je již osazeno z výroby.

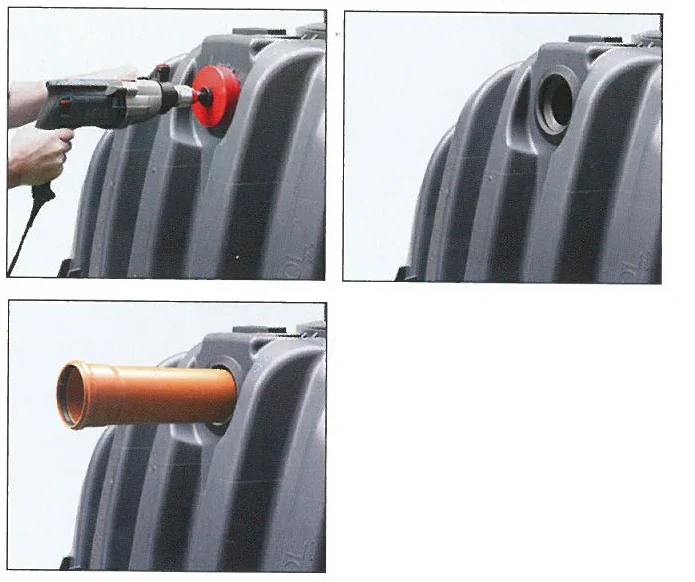

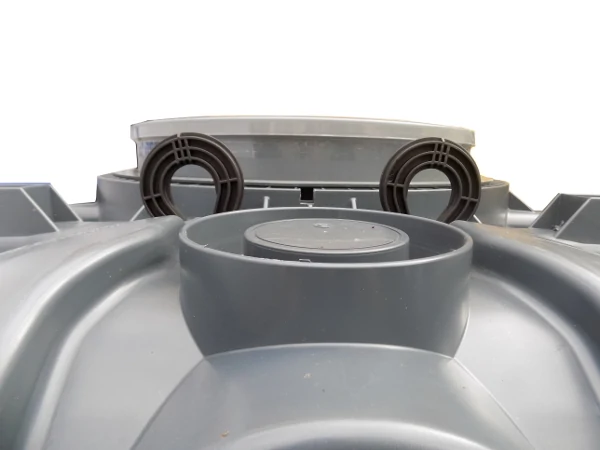

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.

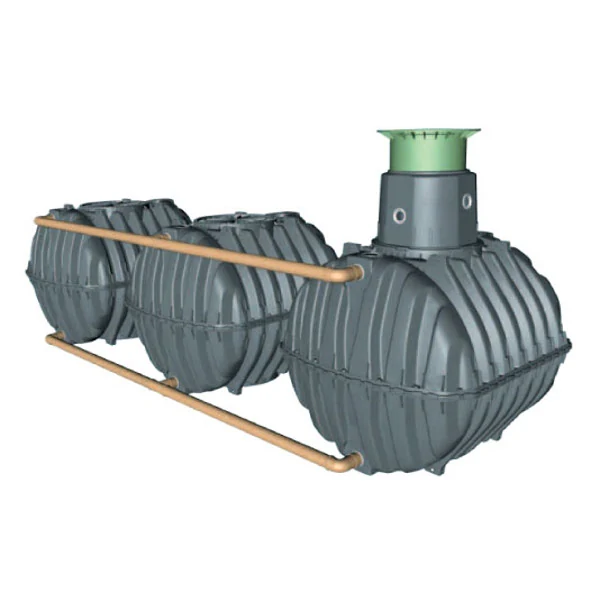

Napojení a propojení jímky

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.









Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

Výpočet velikost nádrže zásadně závisí na třech faktorech:

• místním množství srážek
• velikosti plochy
• potřebě dešťové vody

Technické parametry



Menší zátěž pro životní prostředí díky využívání dešťové vody

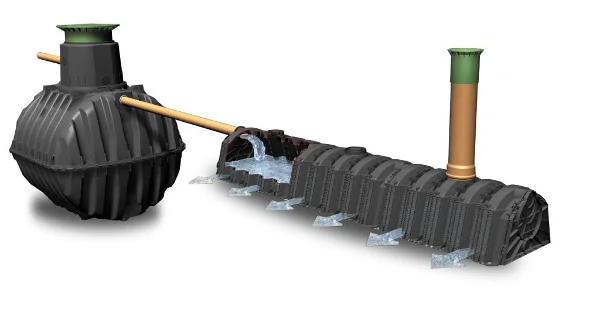

Používání dešťové vody má smysl také z hlediska ekologického. Protože místo toho, aby voda přímo odtékala, jsou srážky na Vašem pozemku zadržovány. Sníží se tím zatížení kanalizace. Tento pozitivní efekt ještě zesílí v okamžiku, kdy je nadbytečná povrchová voda při intenzivních dešťových srážkách a přeplněných zásobnících zachytávána pomocí dodatečně připojeného vsakovacího zařízení. Také v oblasti vsakovacích zařízení nabízí firma GRAF vyspělou techniku, která se již v praxi mnohokrát osvědčila.

Další výhody

• Nejvyšší stabilita a jedinečná přesnost lícování díky novým výrobním postupům
• Konzistentní kvalita díky neustálému sledování výroby a kontrolou TÜV
• Pojezdné osobním automobilem (v kombinaci s teleskopickým litinovým krytem)
• Stabilní vůči podzemní vodě až do středu nádrže díky extrémně stabilní konstrukci
• Zabezpečení investice díky 30leté záruce
• Kapacitu ze rozšířit spojením více jímek
• „Patent USA 7854338“
