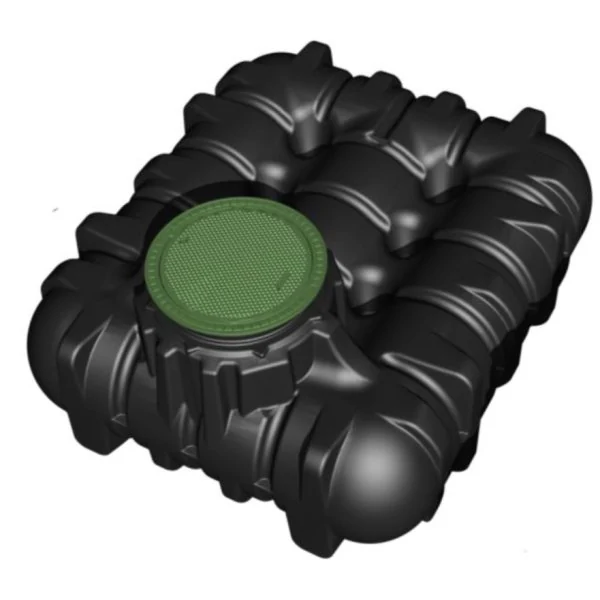

PLATIN 3 000 l

Obj. č.: 50804
Model: 390001
Dostupnost: Na objednávku do 10 dnů Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Termín dodání - na dotaz!
Pozor! Osobní odběr není možný! Jímky lze objednat pouze s přímým dodáním na adresu klienta.

Použití

Podzemní nádrž na dešťovou vodu o objemu 3 000 l, která je určená pro instalaci do míst s vysokou hladinou spodní vody. Určená je především pro akumulaci vody z vrtu a dešťové vody pro závlahu. Instalace bez nutnosti obetonování. Instalace telesk. vyrovnávacího nástavce s pochozím PE poklopem umožňuje plynulé výškové nastavení od 455 do 655/755 mm nad hřbetem nádrže. Tuto výšku je možné zvýšit až na 1200 mm s použitím vyrovnávacího prstence. Poklop umožňuje dodatečnou úpravu sklonu vzhledem ke sklonu terénu.

Parametry - technický list

Objem (V) 3 000 l
Předlisované otvory pro potrubí DN 4 x 100
Max. celkové zatížení 3,5 t
Max. zatížení zatížení na nápravu 2,2 t
Nutnost obetonování Ne
Nadzemní instalace Ne
Podzemní instalace Ano
Možnost instalalace do spodní vody Ano
Stabilní vůči spodní vodě ? po horní okraj
Zatížení vozidly Ano
Poklop Ne
Osové vychýlení poklopu až o 5° Ano
Možnost nastavení výšky poklopu Ano

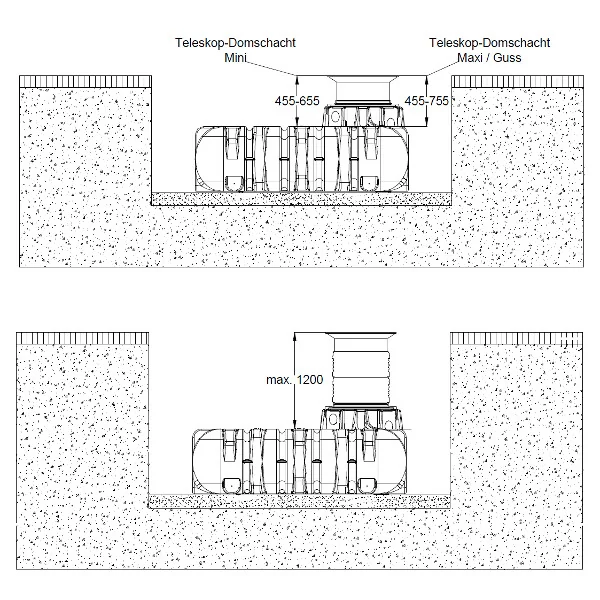

Překrytí při pojezdovém zatížení 700-1000 mm
Max. překrytí (bez spodní vody/pochozí) 1200 mm

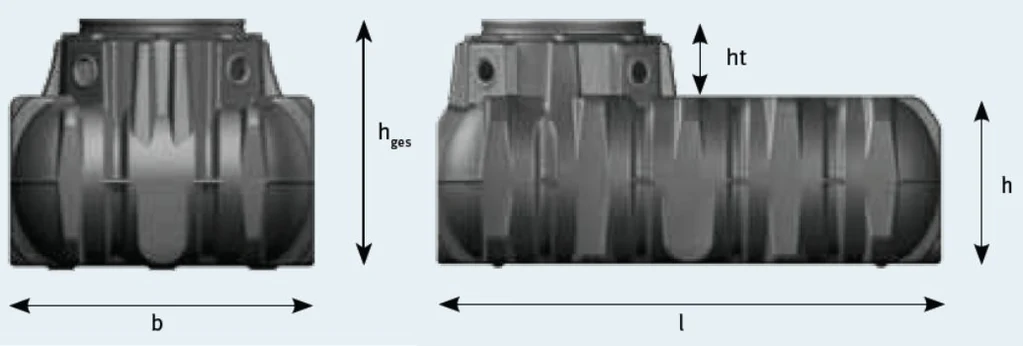

Rozměry - celková délka 2450 mm
Rozměry - celková šířka b 2100 mm
Rozměry - celková výška včetně komínku hges 1050 mm
Rozměry - výška bez komínku h 735 mm
Rozměry - výška komínku ht 315 mm
Doporučené výška podsypu 150-200 mm
Rozměry - vnitřní průměr teleskop. poklopu 800 mm
Materiál Duralen
Hmotnost 180 kg
Výrobce Graf

Specifikace







Jedinečné řešení nádrží, patentováno po celém světě!

Nádrže Carat jsou vyráběny dosud jedinečnou výrobní metodou. Vstřikovací postup dává výrobkům nesrovnatelnou kvalitu. Všechny nádrže jsou pojezdové nákladními auty s možností částečného zabudování do spodní vody.
Síly stěn jsou díky unikátní technologii ve všech částech nádrže rovnoměrné, jímky CARAT až do velikosti 6500 l jsou vyráběny ve vstřikovacím lisu. Ostatní výrobci využívají nejčastěji metodu rotomoldingu. Pro vývoj a výrobu série nádrží Carat musel být vyvinut a vyroben jeden z největších vstřikovacích lisů v Evropě.
Podzemní nádrž Carat je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže Carat. Navíc je Duralen® bez problémů recyklovatelný.



Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

Na základě podstatně nižší hmotnosti se nádrže z PE o objemu do 6 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.

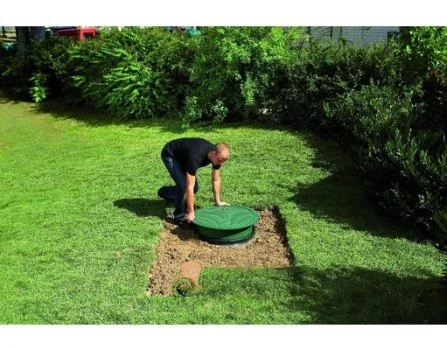

Teleskopický poklop nádrže

Podzemní nádrž Carat firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.



Otočný nástavec (Dóm) nádrže

Připojení všech instalačních vedení se provádí pomocí pěti předpřipravených otvorů  s jazýčkovým těsněním, otvory jsou opatřeny zátkou. Jelikož je celý dóm otočný, lze si natočet vstupní otvory do požadované pozice, připojení instalačního vedení je snadné. Zvláště pro připojení přívodního a odvodního potrubí dešťové vody (standardně granitační) je výhodná možnost připojení z jakékoliv strany, což se projeví např. kratším přívodním potrubí, nutností využít menší počet kolen a ve výsledku i možností pro mělčí instalaci.







Těsnění u otočno nástavece (Dóm) i u teleskopického poklopu

Přestože nástavec  je otočný a poklop je teleskopický, celé toto propojení je utěsněno až k horní hraně terénu, což umožňuje využití maximální kapacity jímky (před přepadem vody do vsaku/kanalizace), tak i zabraňuje vniknutí jakéhokoliv znečištění z okolí jímky. Těsnění je již osazeno z výroby.

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.

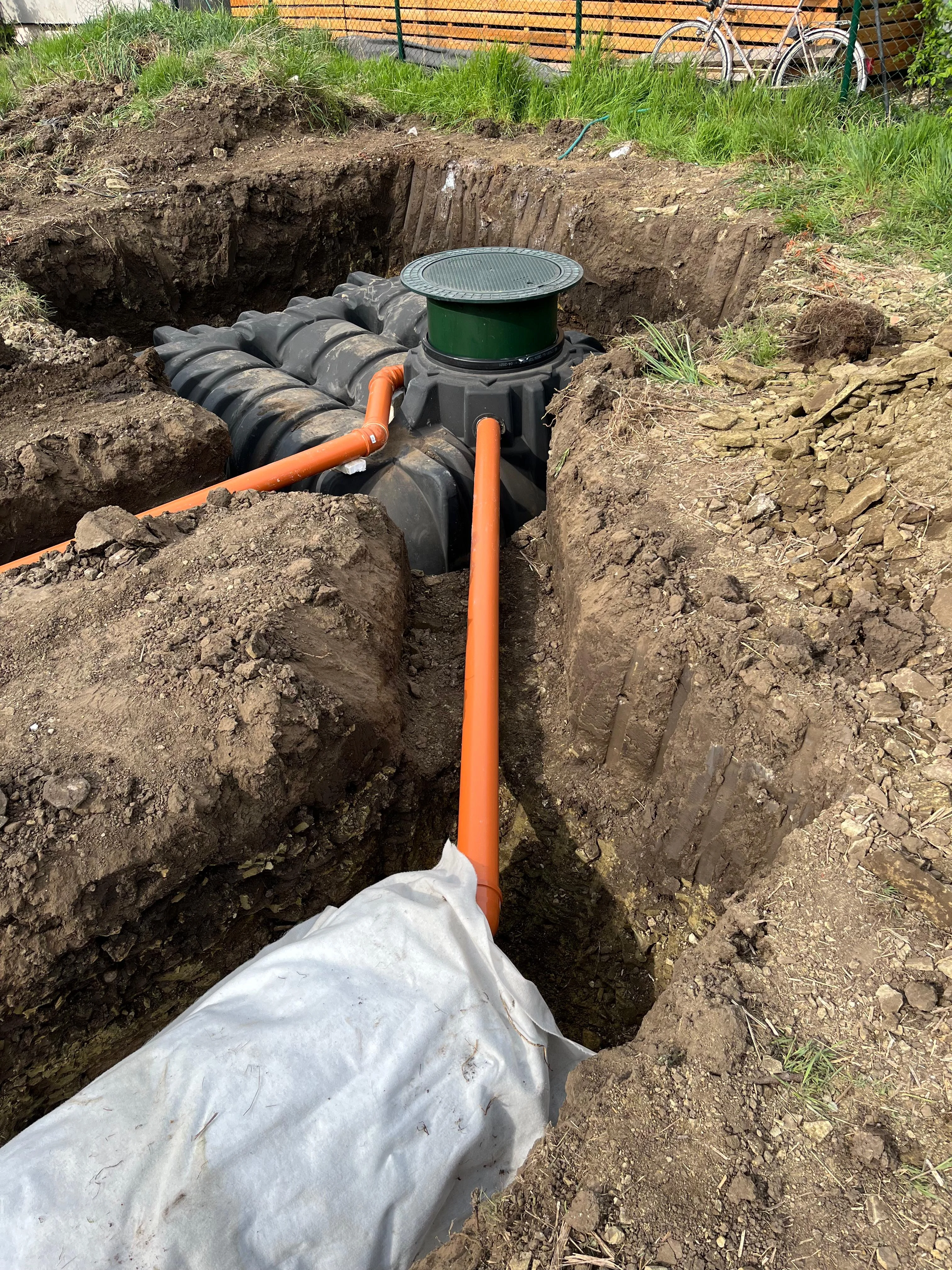

Napojení a propojení jímky

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.

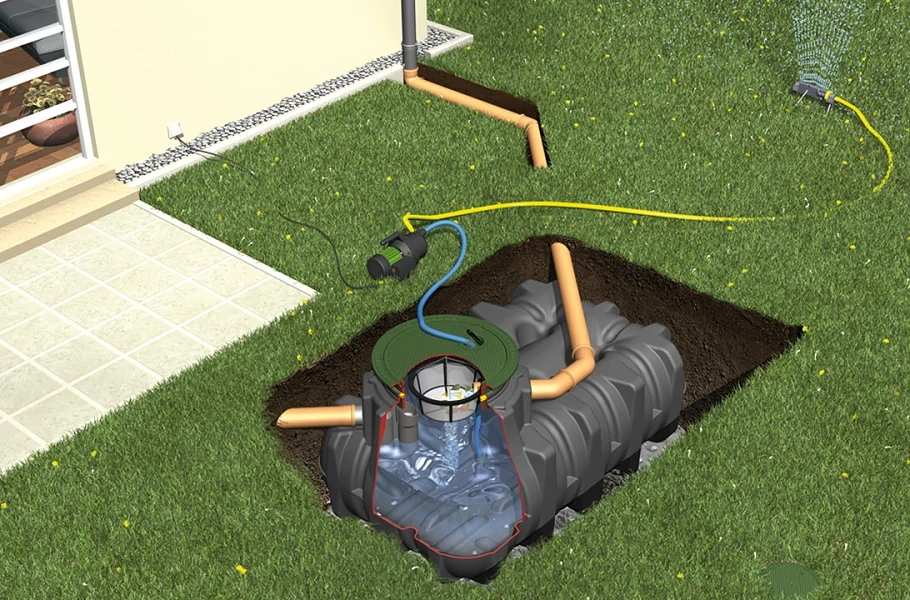

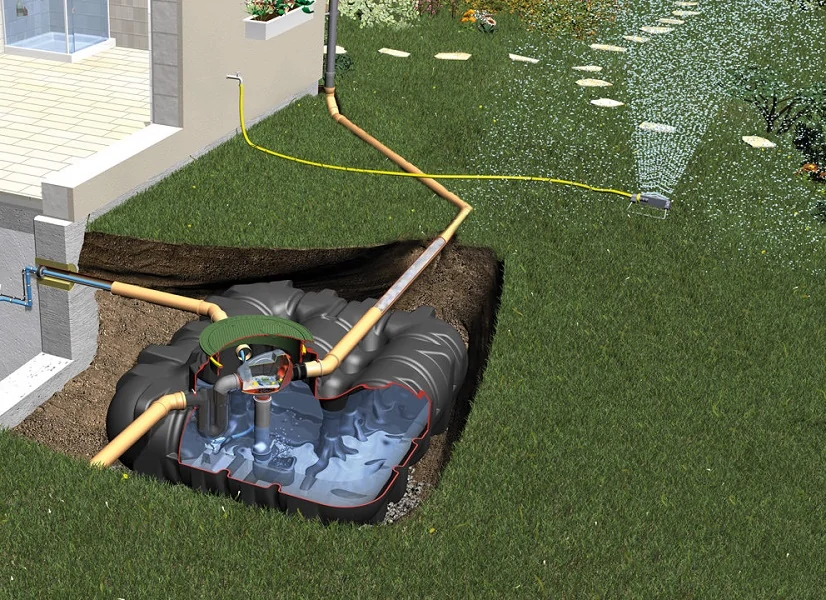

Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

Výpočet velikost nádrže zásadně závisí na třech faktorech:

  • místním množství srážek
  • velikosti plochy
  • potřebě dešťové vody
  • Technické parametry



    Menší zátěž pro životní prostředí díky využívání dešťové vody

    Používání dešťové vody má smysl také z hlediska ekologického. Protože místo toho, aby voda přímo odtékala, jsou srážky na Vašem pozemku zadržovány. Sníží se tím zatížení kanalizace. Tento pozitivní efekt ještě zesílí v okamžiku, kdy je nadbytečná povrchová voda při intenzivních dešťových srážkách a přeplněných zásobnících zachytávána pomocí dodatečně připojeného vsakovacího zařízení. Také v oblasti vsakovacích zařízení nabízí firma GRAF vyspělou techniku, která se již v praxi mnohokrát osvědčila.

    Další výhody

  • Nejvyšší stabilita a jedinečná přesnost lícování díky novým výrobním postupům
  • Konzistentní kvalita díky neustálému sledování výroby a kontrolou TÜV
  • Pojezdné osobním automobilem (v kombinaci s teleskopickým litinovým krytem)
  • Stabilní vůči podzemní vodě až do středu nádrže díky extrémně stabilní konstrukci
  • Zabezpečení investice díky 30leté záruce
  • Kapacitu ze rozšířit spojením více jímek
  • „Patent USA 7854338“
  • Evropská jednička v produkci systémů na využívání dešťové vody, přes 50 let kvality a inovace!





    Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

    Podzemní nádrž PLATIN je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže PLATIN. Navíc je Duralen® bez problémů recyklovatelný.

    Na základě podstatně nižší hmotnosti se nádrže PLATIN z PE o objemu do 7 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.



    Teleskopický poklop nádrže

    Podzemní nádrž PLATIN firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

    K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.



    Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

    Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

    Výpočet velikost nádrže zásadně závisí na třech faktorech:

  • místním množství srážek
  • velikosti plochy
  • potřebě dešťové vody
  • Menší zátěž pro životní prostředí díky využívání dešťové vody

    Používání dešťové vody má smysl také z hlediska ekologického. Protože místo toho, aby voda přímo odtékala, jsou srážky na Vašem pozemku zadržovány. Sníží se tím zatížení kanalizace. Tento pozitivní efekt ještě zesílí v okamžiku, kdy je nadbytečná povrchová voda při intenzivních dešťových srážkách a přeplněných zásobnících zachytávána pomocí dodatečně připojeného vsakovacího zařízení. Také v oblasti vsakovacích zařízení nabízí firma GRAF vyspělou techniku, která se již v praxi mnohokrát osvědčila.

    Další výhody

  • Nejvyšší stabilita a jedinečná přesnost lícování díky novým výrobním postupům
  • Konzistentní kvalita díky neustálému sledování výroby a kontrolou TÜV
  • Pojezdné osobním automobilem (v kombinaci s teleskopickým litinovým krytem)
  • Stabilní vůči podzemní vodě až do středu nádrže díky extrémně stabilní konstrukci
  • Zabezpečení investice díky 30leté záruce
  • Kapacitu ze rozšířit spojením více jímek
  • „Patent USA 7854338“
  •

    Jedinečné řešení nádrží, patentováno po celém světě!

    Nádrže Carat jsou vyráběny dosud jedinečnou výrobní metodou. Vstřikovací postup dává výrobkům nesrovnatelnou kvalitu. Všechny nádrže jsou pojezdové nákladními auty s možností částečného zabudování do spodní vody.
    Síly stěn jsou díky unikátní technologii ve všech částech nádrže rovnoměrné, jímky CARAT až do velikosti 6500 l jsou vyráběny ve vstřikovacím lisu. Ostatní výrobci využívají nejčastěji metodu rotomoldingu. Pro vývoj a výrobu série nádrží Carat musel být vyvinut a vyroben jeden z největších vstřikovacích lisů v Evropě.
    Podzemní nádrž Carat je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže Carat. Navíc je Duralen® bez problémů recyklovatelný.



    Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

    Na základě podstatně nižší hmotnosti se nádrže z PE o objemu do 6 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.



    Teleskopický poklop nádrže

    Podzemní nádrž Carat firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

    K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.



    Otočný nástavec (Dóm) nádrže

    Připojení všech instalačních vedení se provádí pomocí pěti předpřipravených otvorů  s jazýčkovým těsněním, otvory jsou opatřeny zátkou. Jelikož je celý dóm otočný, lze si natočet vstupní otvory do požadované pozice, připojení instalačního vedení je snadné. Zvláště pro připojení přívodního a odvodního potrubí dešťové vody (standardně granitační) je výhodná možnost připojení z jakékoliv strany, což se projeví např. kratším přívodním potrubí, nutností využít menší počet kolen a ve výsledku i možností pro mělčí instalaci.







    Těsnění u otočno nástavece (Dóm) i u teleskopického poklopu

    Přestože nástavec  je otočný a poklop je teleskopický, celé toto propojení je utěsněno až k horní hraně terénu, což umožňuje využití maximální kapacity jímky (před přepadem vody do vsaku/kanalizace), tak i zabraňuje vniknutí jakéhokoliv znečištění z okolí jímky. Těsnění je již osazeno z výroby.

    Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.











    Napojení a propojení jímky

    Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.







    Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

    Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

    Výpočet velikost nádrže zásadně závisí na třech faktorech:

  • místním množství srážek
  • velikosti plochy
  • potřebě dešťové vody
  • Technické parametry



    Menší zátěž pro životní prostředí díky využívání dešťové vody

    Používání dešťové vody má smysl také z hlediska ekologického. Protože místo toho, aby voda přímo odtékala, jsou srážky na Vašem pozemku zadržovány. Sníží se tím zatížení kanalizace. Tento pozitivní efekt ještě zesílí v okamžiku, kdy je nadbytečná povrchová voda při intenzivních dešťových srážkách a přeplněných zásobnících zachytávána pomocí dodatečně připojeného vsakovacího zařízení. Také v oblasti vsakovacích zařízení nabízí firma GRAF vyspělou techniku, která se již v praxi mnohokrát osvědčila.

    Další výhody

  • Nejvyšší stabilita a jedinečná přesnost lícování díky novým výrobním postupům
  • Konzistentní kvalita díky neustálému sledování výroby a kontrolou TÜV
  • Pojezdné osobním automobilem (v kombinaci s teleskopickým litinovým krytem)
  • Stabilní vůči podzemní vodě až do středu nádrže díky extrémně stabilní konstrukci
  • Zabezpečení investice díky 30leté záruce
  • Kapacitu ze rozšířit spojením více jímek
  • „Patent USA 7854338“
  • Evropská jednička v produkci systémů na využívání dešťové vody, přes 50 let kvality a inovace!





    Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

    Podzemní nádrž PLATIN je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže PLATIN. Navíc je Duralen® bez problémů recyklovatelný.

    Na základě podstatně nižší hmotnosti se nádrže PLATIN z PE o objemu do 7 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.



    Teleskopický poklop nádrže

    Podzemní nádrž PLATIN firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

    K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.



    Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

    Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

    Výpočet velikost nádrže zásadně závisí na třech faktorech:

    • místn
    Videa

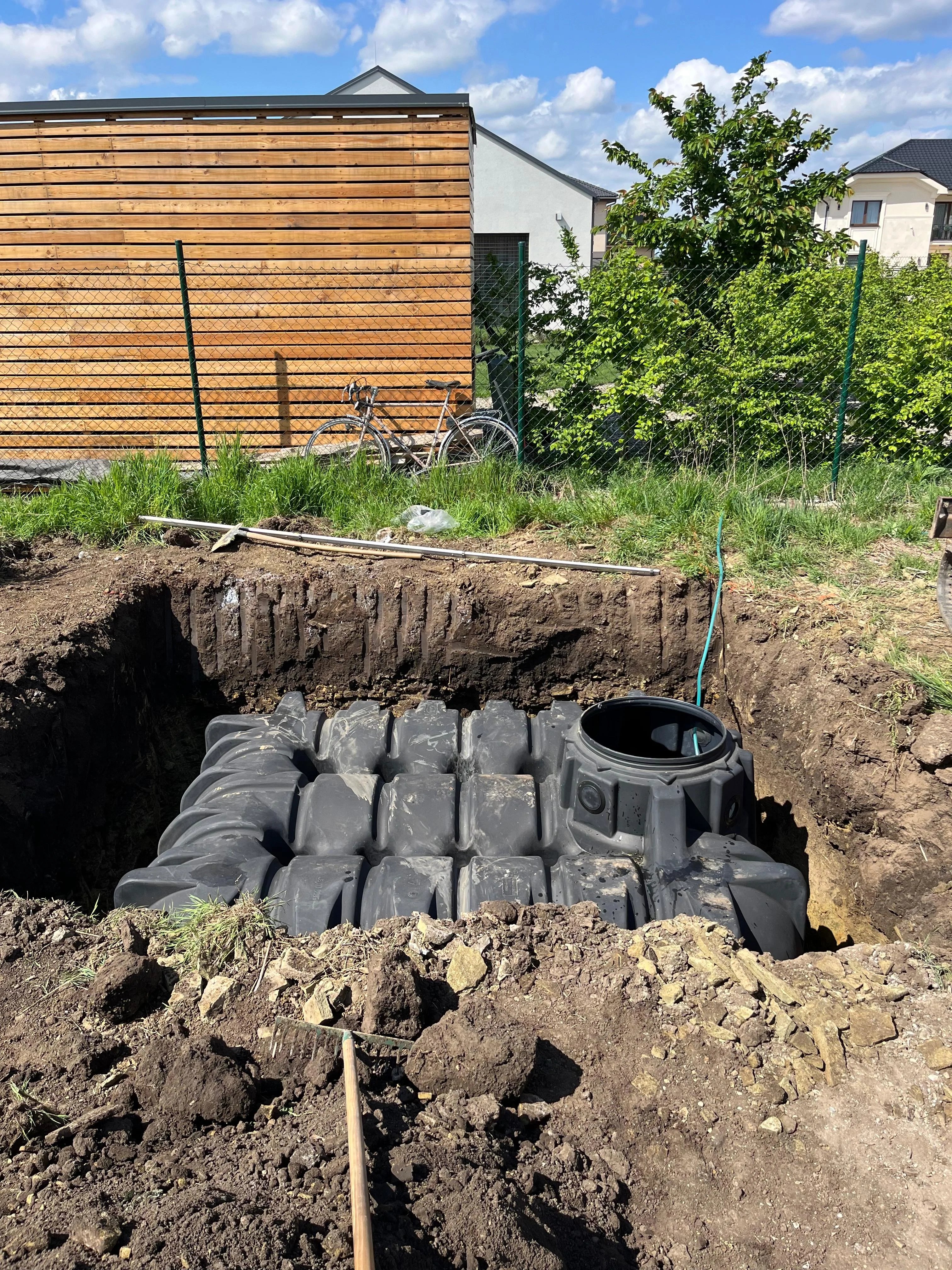

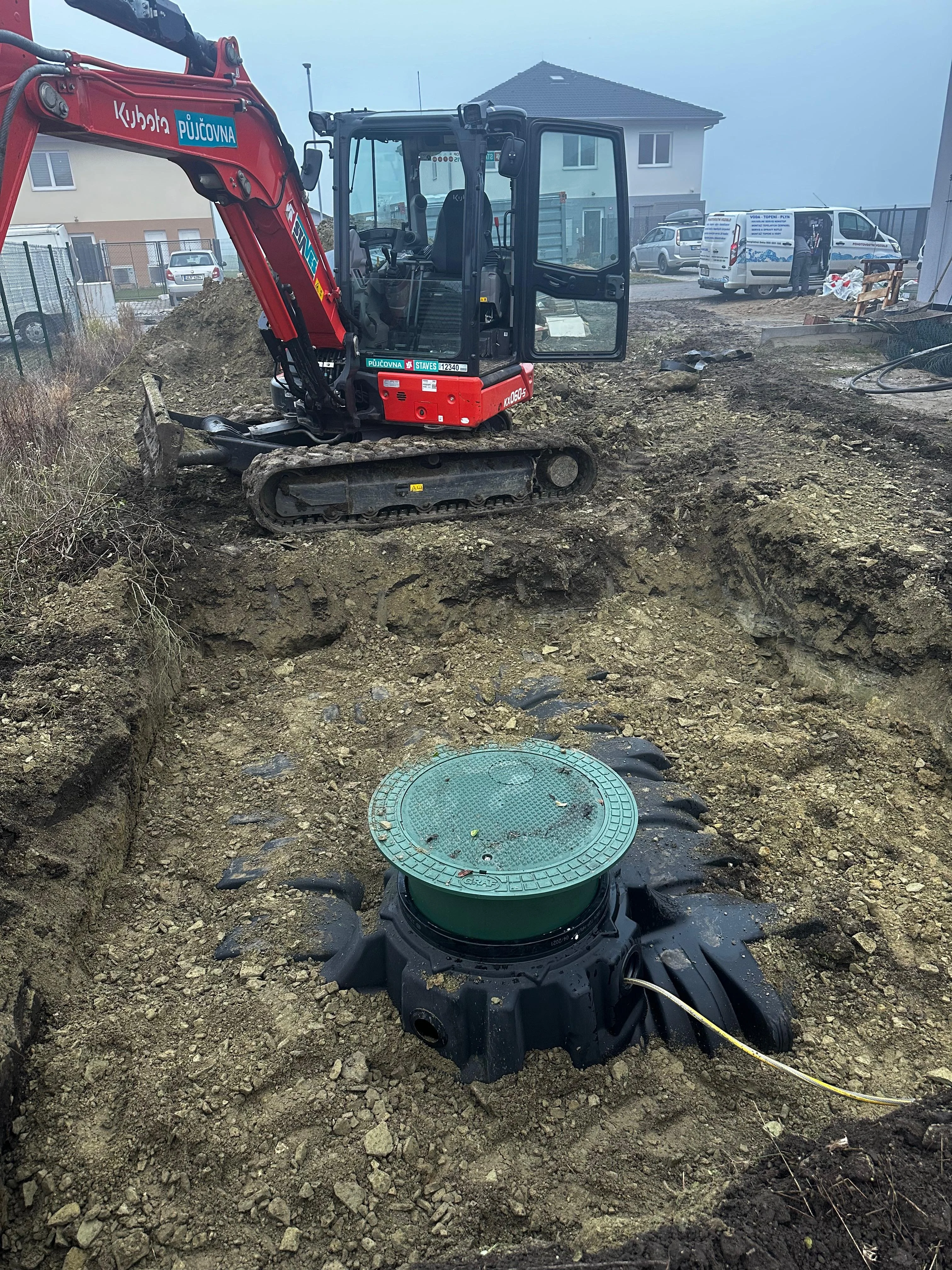

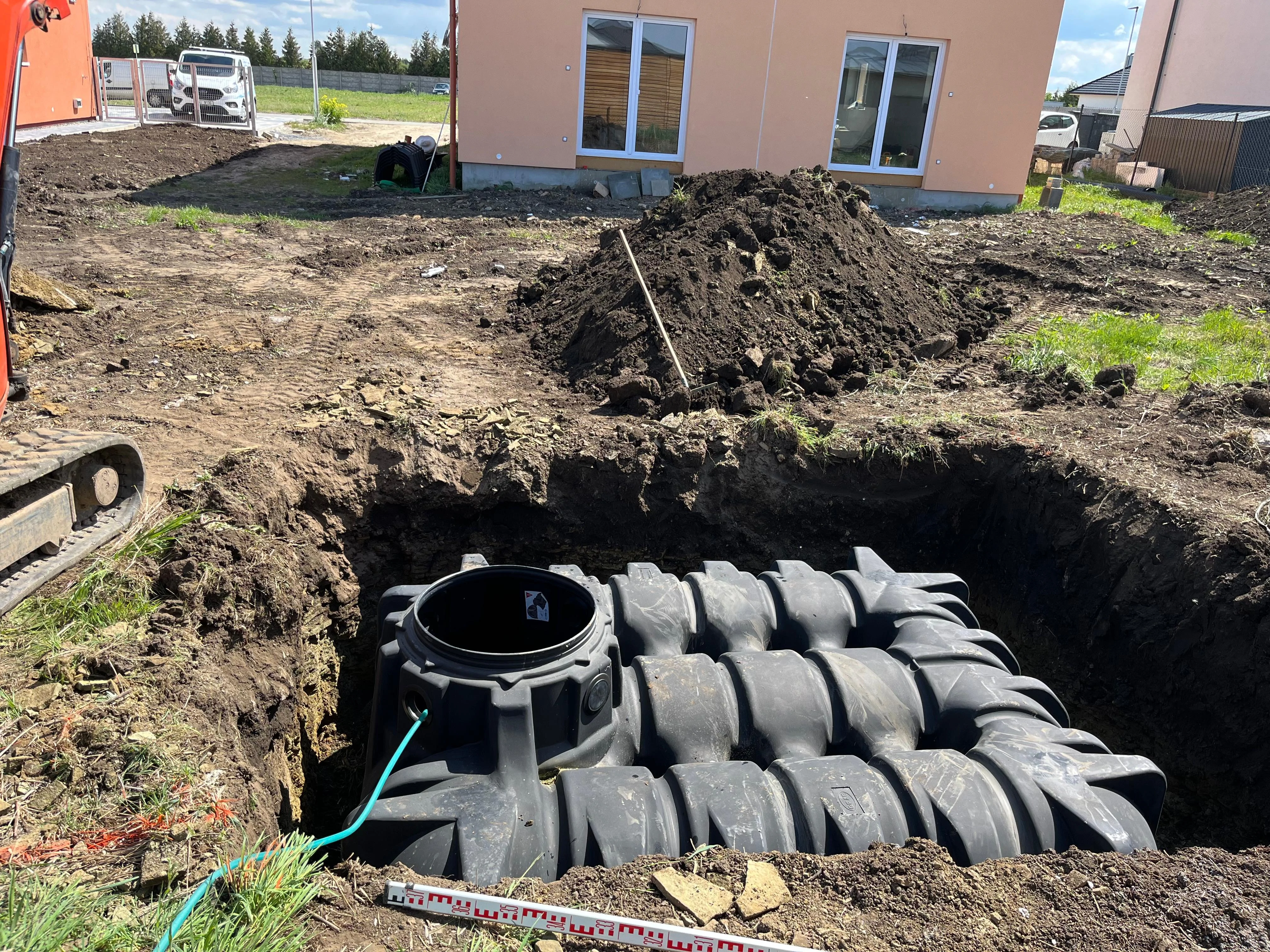

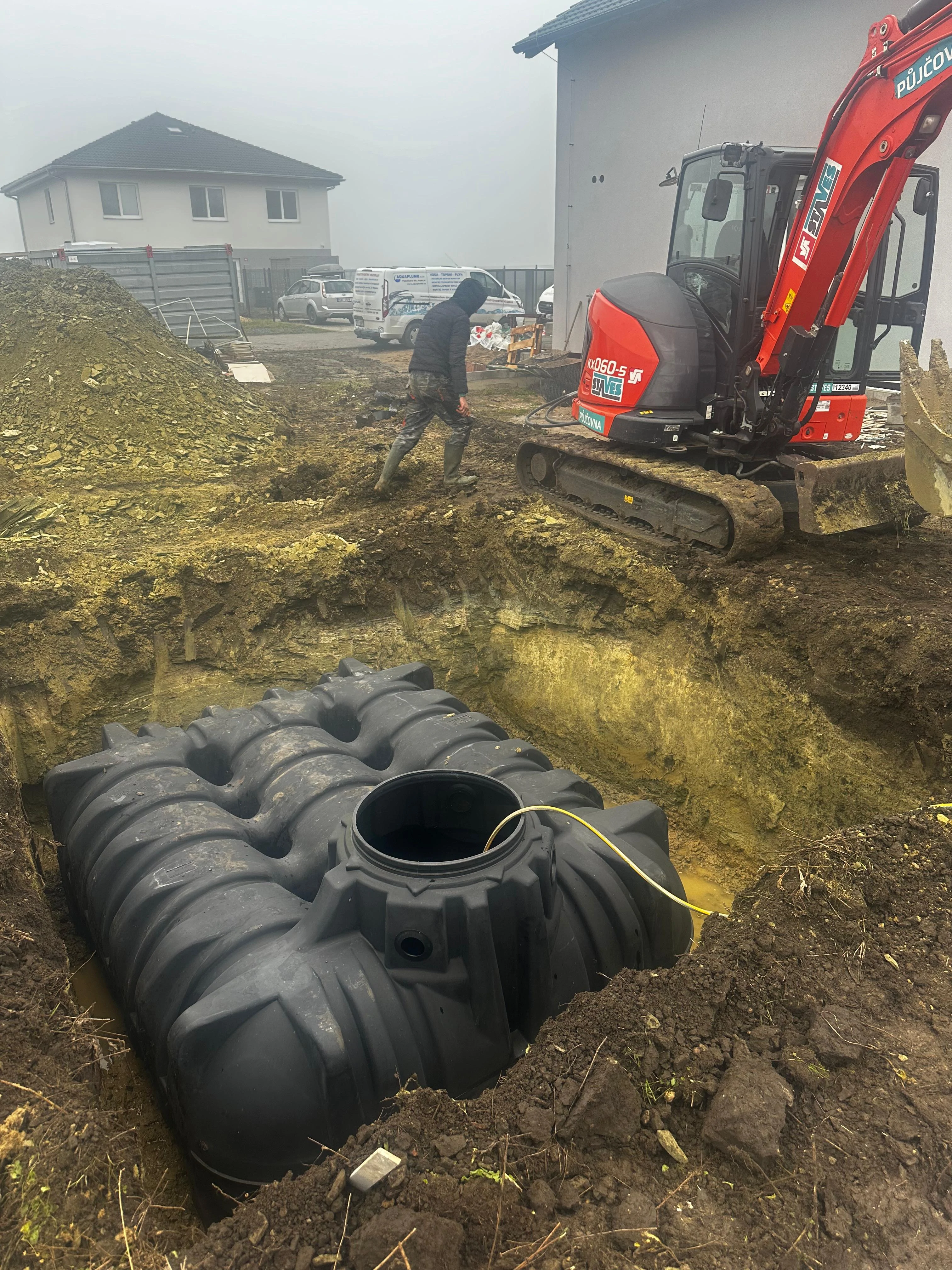

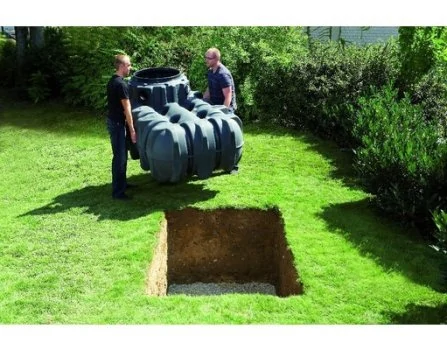

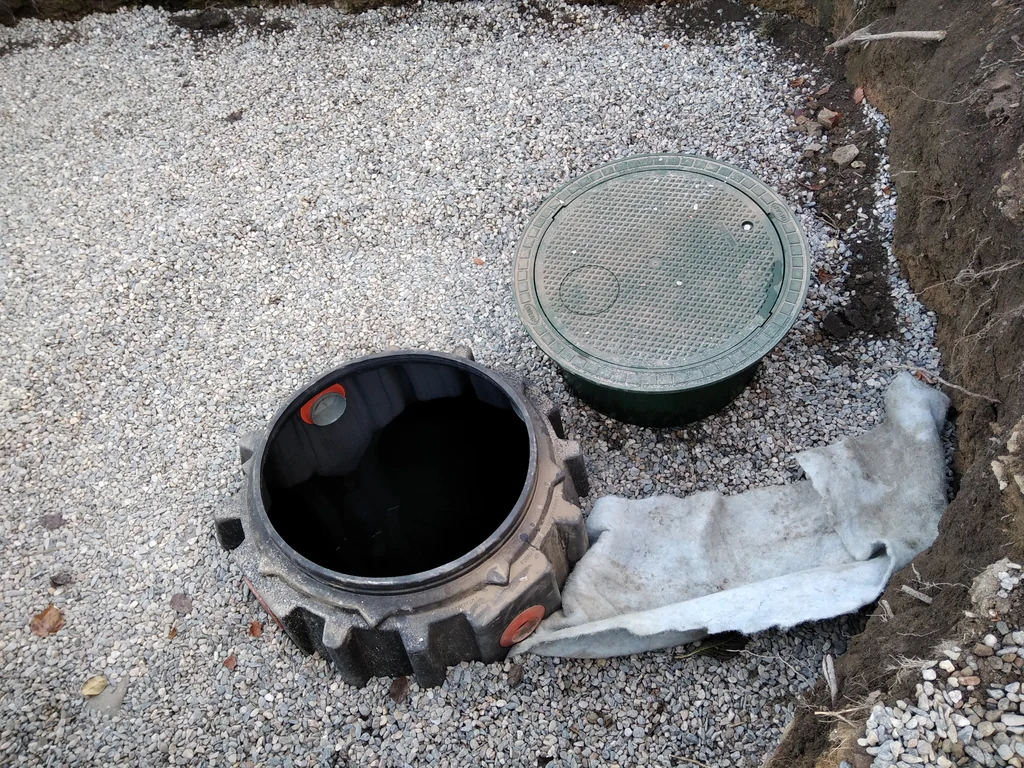

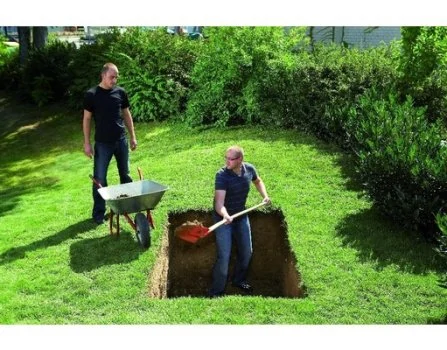

    Fotogalerie - použití

    Dokumenty ke stažení

    Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
    Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
