RSL X2 (ROTODISK) 2", až 48 m3/hod

Obj. č.: 6493
Model: RSL-AS2-202
Dostupnost: Na objednávku do 21 dnů Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Slouží pro filtraci jemných mechanických nečistot obsažených ve zdroji vody pro závlahový systém. Obvyklé použití automatického filtru "RSL X2" je u větších systémů s čerpadly, kde je nutné zajistit automatický proplach filtru při nepřerušení dodávky vody. Nejčastěji se filtr používá v zahradních, zemědělských centrech, průmyslových a sportovních areálech napojených na studnu nebo jímku o větší kapacitě. Filtr není vhodný pro domovní rozvody pitné vody a pro velmi znečištěné zdroje vody. Také není určen pro instalaci do interiéru.

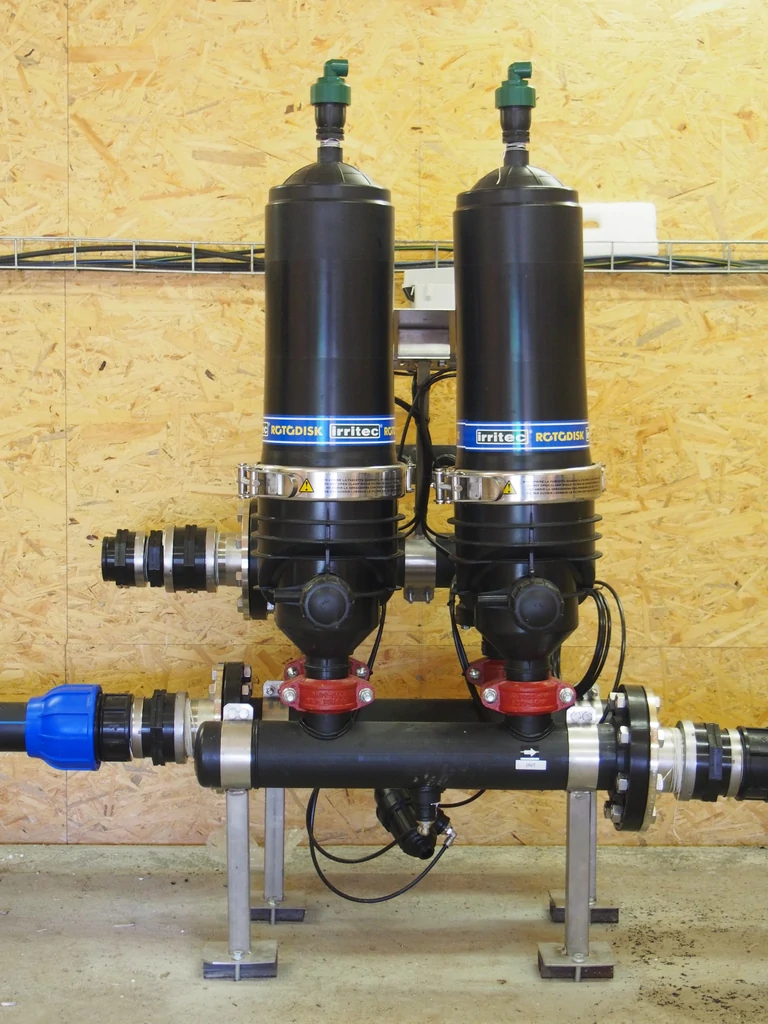

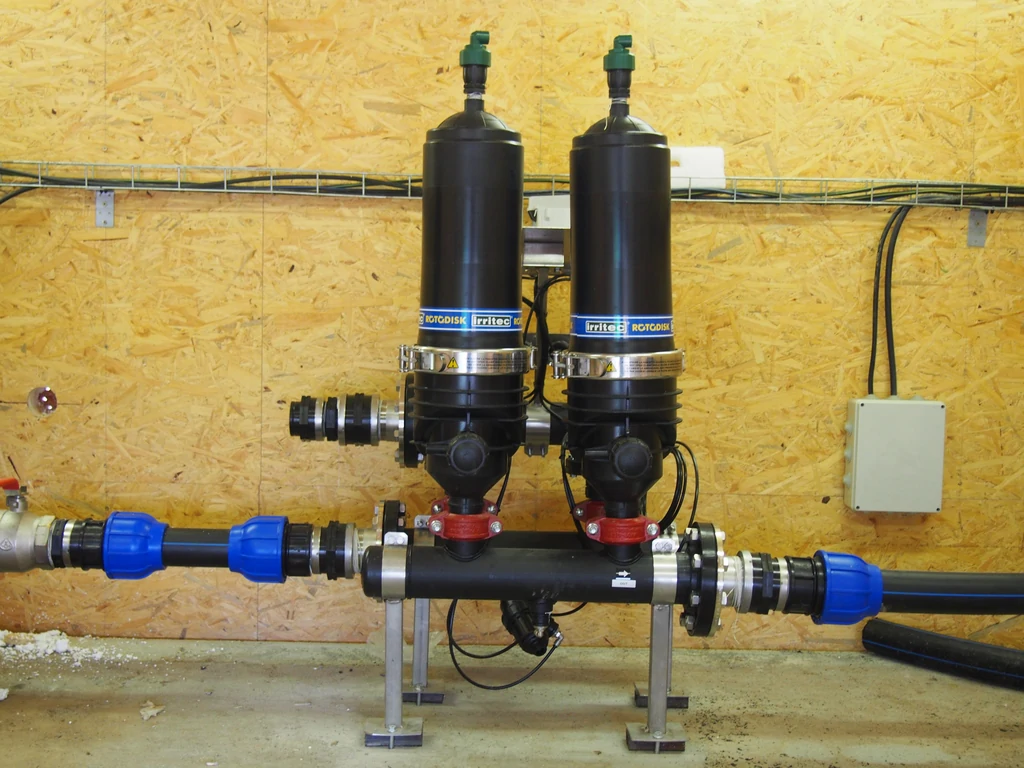

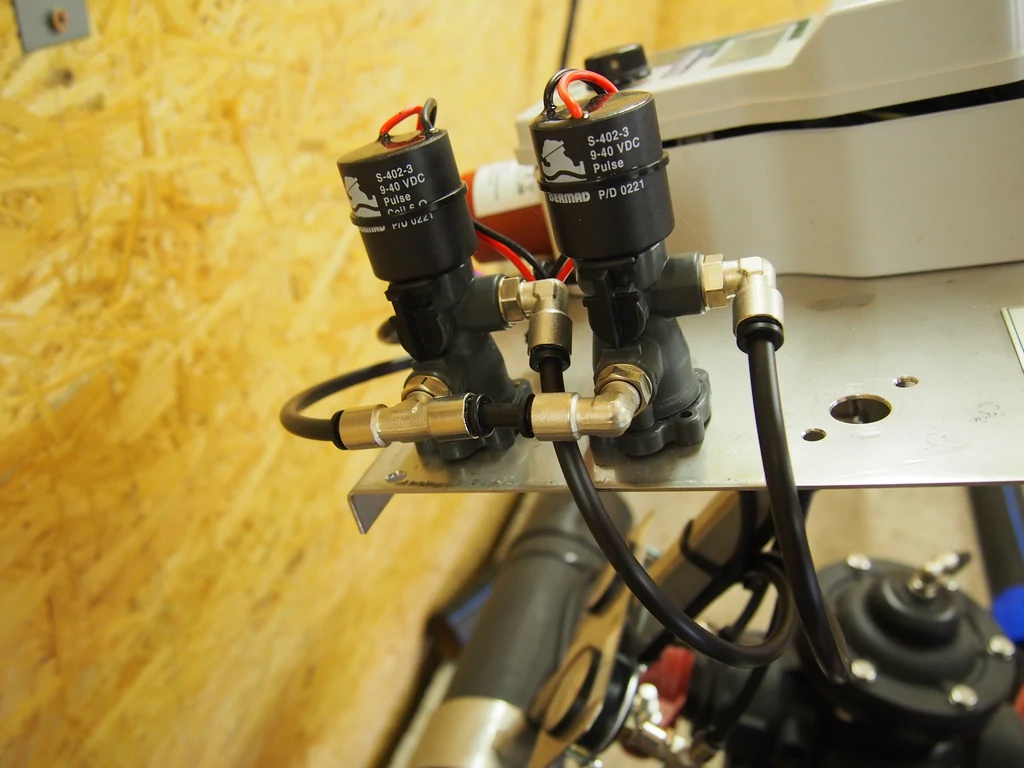

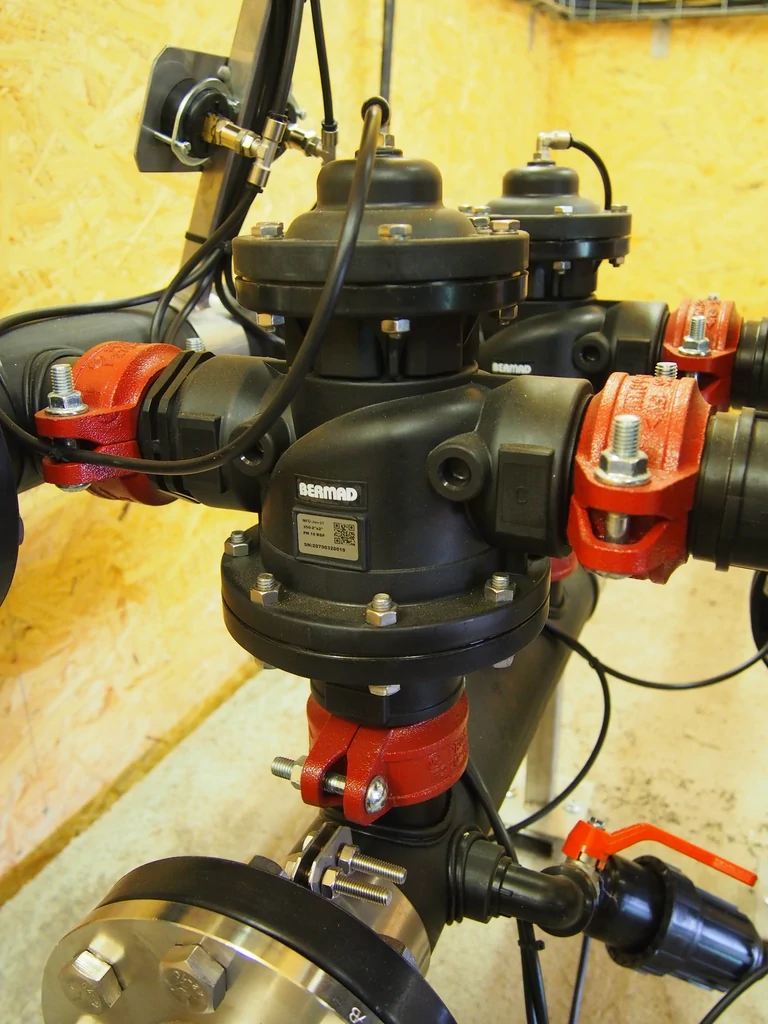

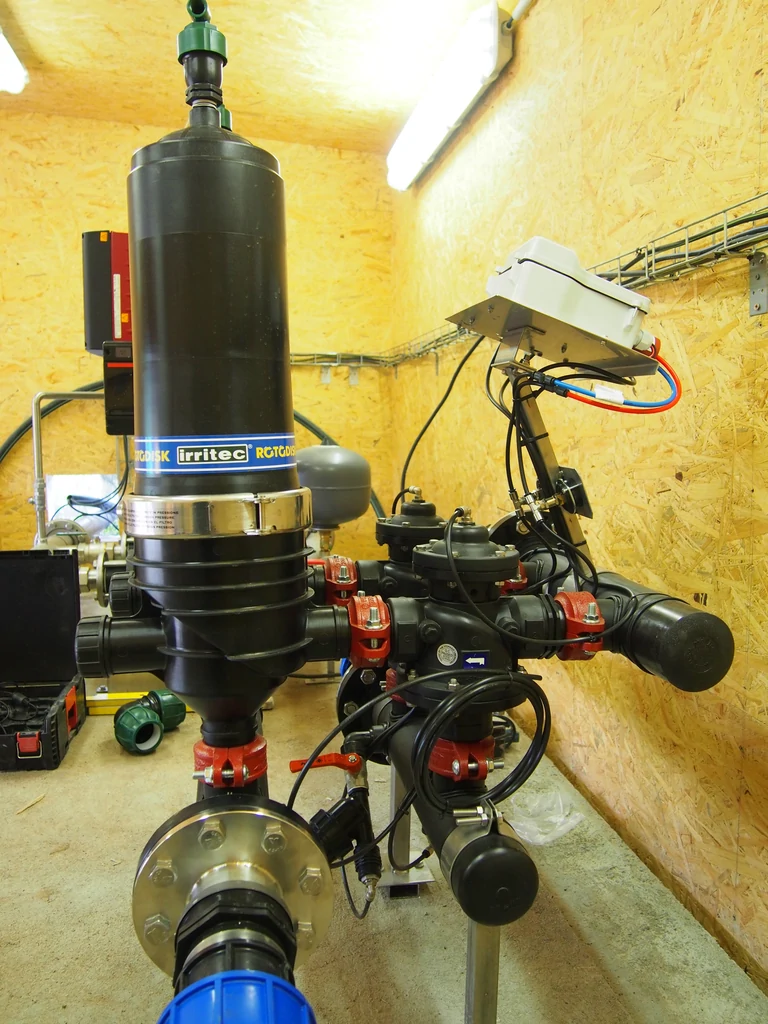

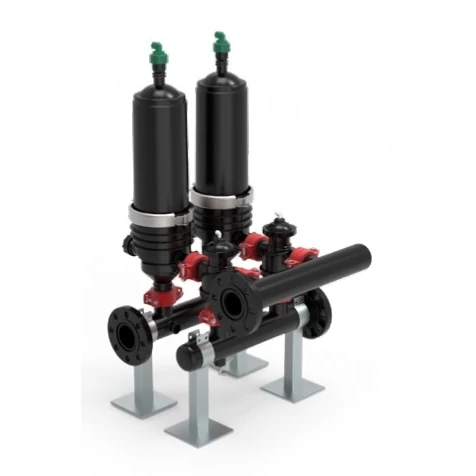

Filtrační stanice je složena ze dvou filtrů (ROTODISK), pojišťovacího filtru pro zpětný proplach, ovládacích ventilů, odvzdušňovacího ventilu, mechanických připojovacích tvarovek a podpůrné ocelové konstrukce.

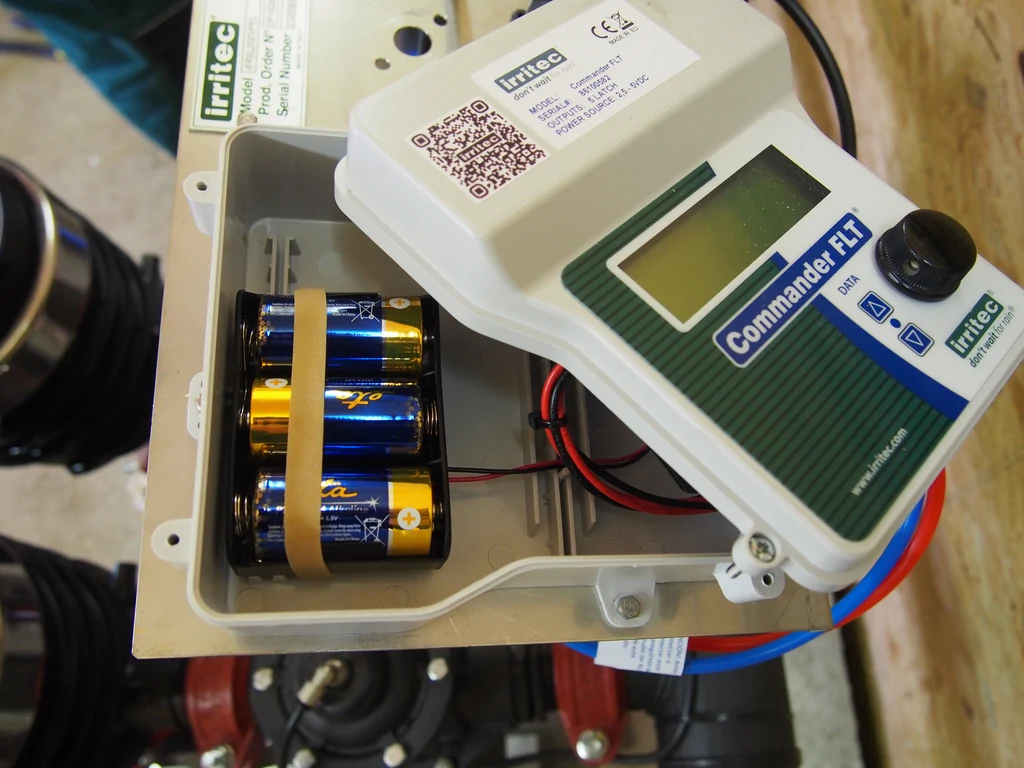

Ovládací jednotku proplachu filtrů je nutné objednat zvlášť. Pro filtrační stanici se 2 filtry je v nabídce bateriová jednotka „KTB“ o 2 výstupech nebo jednotka „KFA“ 230 V AC o 2 výstupech.

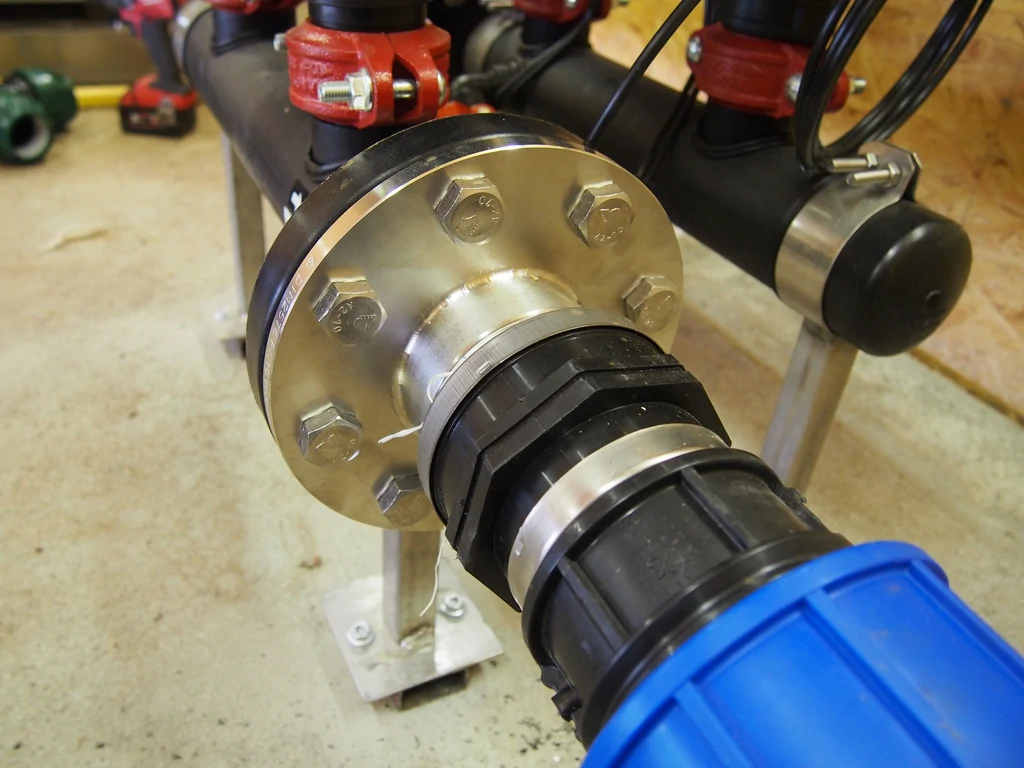

Speciální konstrukce vložky hlavního filtru zajišťuje rotaci mechanických nečistot ve filtru a zabezpečuje velmi dobrou filtraci. Na ovládací jednotce proplachu lze nastavit periodu spouštění proplachu od 5 min do 24 hod a také dobu proplachu filtru od 7 s do 24 hod. Doporučený provozní tlak 4 - 6 bar, max. provozní tlak 8 bar. Minimální tlak pro proplach je 2,6 bar. Napájení jednotky je bateriové, napětí 9 V. Filtrační vložka je lamelová 120 mesh, která lépe odolává mechanickému poškození. Víko hlavního filtru je zajištěno ocelovou obručí, která tlačí vrchní a spodní díl k sobě a zajišťuje sevření lamelové vložky. K připojení se využívá spojka victaulic 3" 90 mm. Max. doporučený průtok 48 m3/h.

Parametry - technický list

Dimenze připojovacího závitu (vnitřní) ? 3 "
Qmax ? 13,3 l/s
Tlaková odolnost (PN) ? 10 bar
Max. provozní tlak (Pmax) ? 8 bar
Doporučený pracovní tlak (P) ? 4,0-6,0 bar
Min. tlak pro proplach filtru 2,6 bar
Průtok při proplachu 8,7 m3/hod
Jemnost filtrační vložky ? 120 mesh
Filtrační plocha ? 2804 cm2
Barva filtrační vložky 120 mesh červená
Možnost automatického proplachu Ano
Možnost nastavení délky proplachu Ano
Možnost nastavení periody proplachu Ano
Součástí proplachovací jednotka TIC Ne
Součástí ovládací ventily Ano
Součástí pojistný proplachovací filtr Ne
Součástí odvzdušňovací ventil Ano
Součástí podpůrná ocelová konstrukce Ano
Možnost instalace v exteriéru Ano
Možnost instalace v interiéru Ne
Použití pro silně znečištěné zdroje Ne
Použití pro rozvody pitné vody Ne
Použití pro biologické znečištění Ne
Manžeta vložky ? Ano
Fixace šroubovaného víka ocel.obručí Ano
O-kroužek víka filtru Ano
O-kroužek filtrační vložky filtru Ano
Součástí manometr Ano
Možnost odvzdušnění Ano
Možnost přivzdušnění Ano
Možnost redukce tlaku ? Ne
Vypouštění součástí Ano
Možnost připojení manometru (vstupní/výstupní tlak) ? Ano
Materiál vložky filtru polypropylen
Materiál filtru polypropylen
Vizuální kontrola znečištění filtru ? Ne
Manuální čištění vložky filtru - ručně ? Ano
Náhradní díly k dispozici Ano
Rozměry (šířka x výška x hloubka) 720x1180x630 mm
Hmotnost 45 kg
Výrobce Irritec
