AFrame, lokalizátor kabelových poruch

Obj. č.: 216
Model: PUJCOVNE-80016
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Nejprve je nutné vytyčit trasu položeného kabelu, například kabelovým lokátorem Armada PRO800D.

Použití

Vyhledání místa poškození v zemi uloženého vodiče, například po aerifikaci nebo zemních úpravách terénu.
Díky duálnímu výstupnímu výkonu GFL3000 přesně určuje zemní poruchy (chyby kabelů), kde se elektrické napětí ztrácí na zemi.

Parametry - technický list

Akustická indikace Ano
Napájení vysílače 12 V dobíjecí baterie V DC
Napájení příjímače 9 V AC
Indikace stavu baterie LED
Výstupní napětí 2400, nebo 3400 V DC
Napěťová ochrana 240 / 400 V AC / V DC
Hmotnost vysílače 4 kg
Hmotnost přijímače AFrame 1,8 kg

Specifikace

Není nutné kupovat drahá zařízení, či najímat odbornou firmu.

AFrame, lokalizátor kabelových poruch dokáže přesně zaměřit místo poškození izolace kabelu - vodiče uloženého v zemi. Pro efektivní práci je nutné nejprve vytrasovat místo uložení kabelu a následně po trase se detekuje místo úniku proudu z vodiče a tím místo poškozeného kabelu. Při poškození na několika místech se detekuje bod s největším poškozením, po opravě vodiče je vyhledán další bod poškození. Dvě volitelné úrovně výstupního signálu, podle intenzity poškození a/nebo délky vyhledávané trasy.

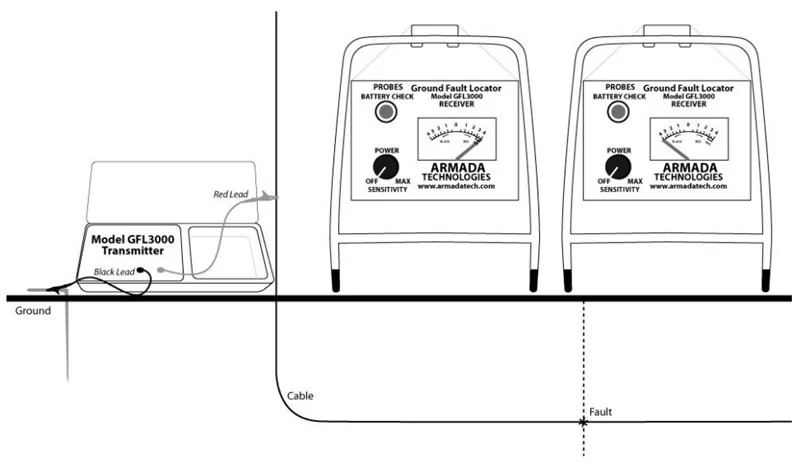

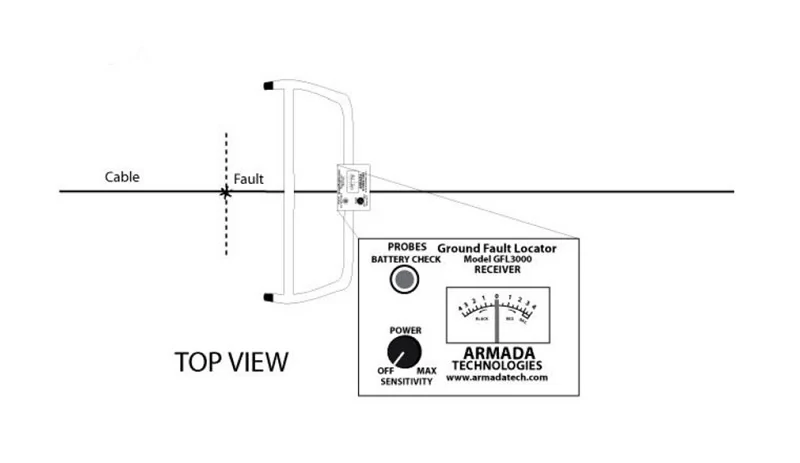

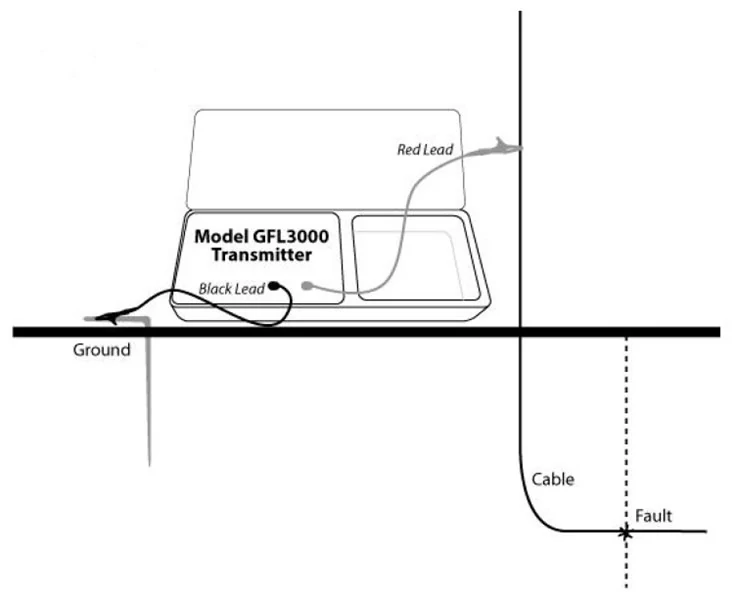

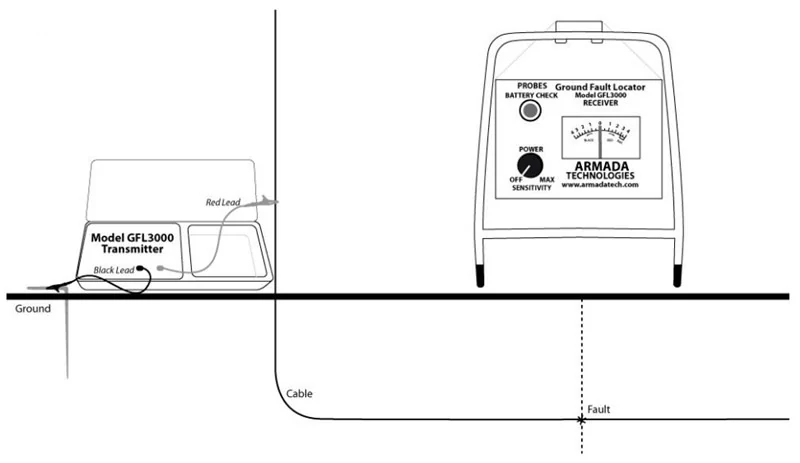

AFrame vysílá silný náboj, který je sledován přijímačem. Jednoduchým pohybem ve směru výchylky galvanometru na přijímači lze najít přesné místo závady. Jednoduše připojte vysílač jedním vodičem k analyzovanému vodiči, druhý uzemněte a zapněte přístroj. Sledujte výchylku ručky přijímače, to Vás navede přímo a přesně k místu poruchy.

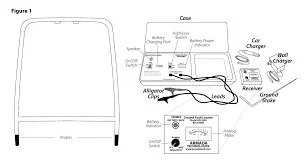

Detaily produktu
Lokalizuje zakopané zemní poruchy
Možnost duálního napájení (Hi/Lo)
Slyšitelné na pípáku
Indikátor napájení baterie
Tvarované pouzdro na míru

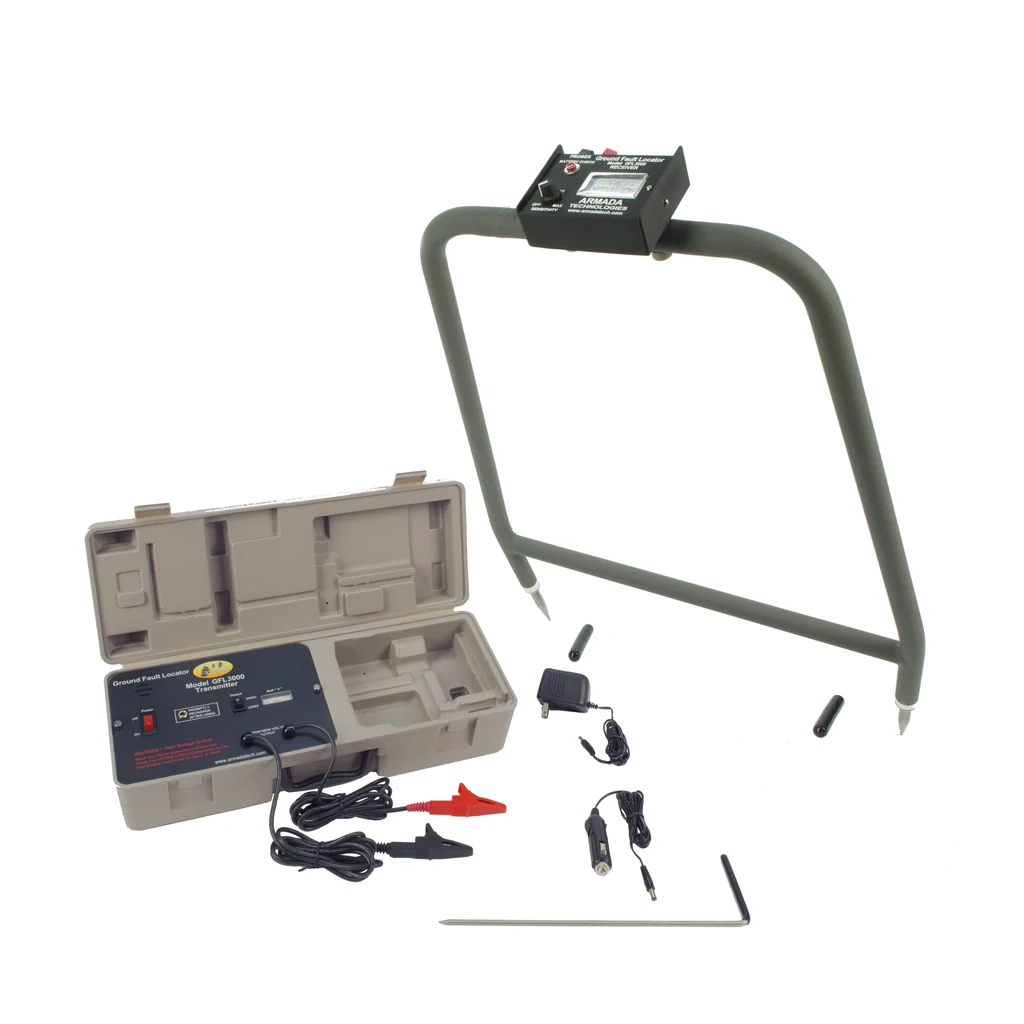

Dobíjecí baterie (obsahuje baterii a nabíječku)
Baterie: Vysílač Pro3000 12V baterie, Přijímací modul 9V

Detaily produktu:

  • Lokalizuje v zemi skryté zemní poruchy
  • Možnost duálního napájení (Hi/Lo)
  • Slyšitelné pulzy
  • Indikátor napájení baterie
  • Tvarované pouzdro na míru
  • Dobíjecí baterie (obsahuje baterii a nabíječku)
  • Baterie: Vysílač Pro3000 12V baterie, Přijímací modul 9V



Doporučujeme nejdříve zaměřit polohu kabelu například kabelovým lokátorem Armada PRO800D, objednací číslo 215.

Fotogalerie - použití

Dokumenty ke stažení

Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
