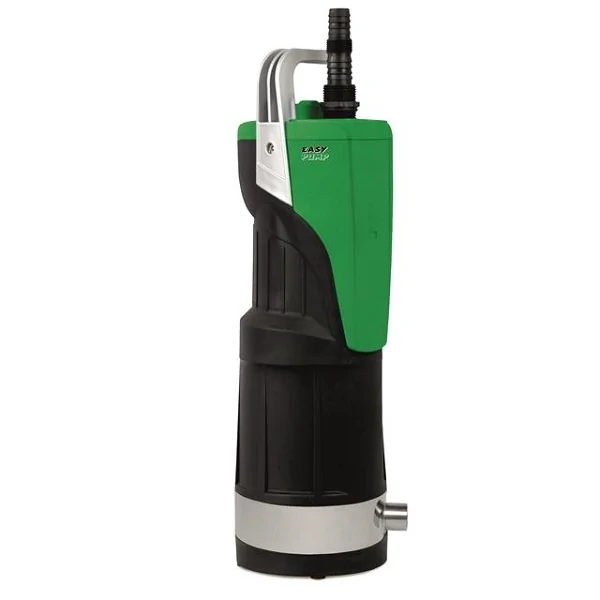

E-DEEP-X 1000 s vstupem pro plovoucí sání, 230 V

Obj. č.: 50978
Model: E-DEEP X-1000
Dostupnost: Prodej ukončen Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

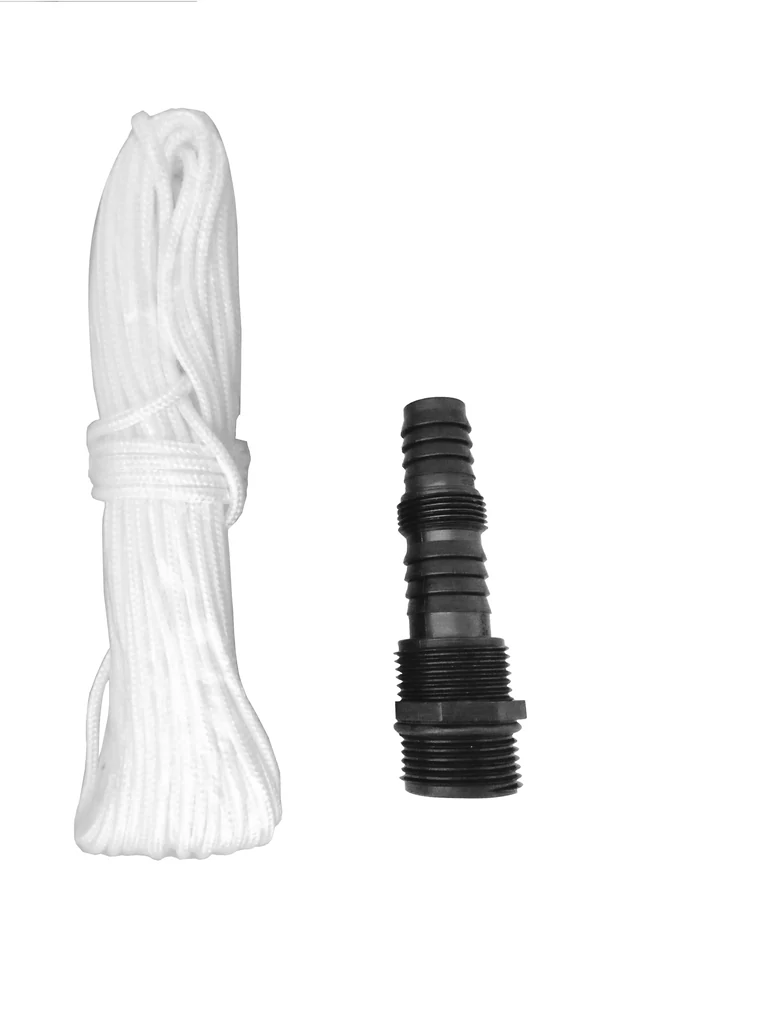

Ideální způsob čerpání závlahové vody ze studní a jímek s nízkou úrovní hladiny. Vhodné pro ruční odběr, případně pro mikrozávlahu (kapkovací hadice atd.). Automatická vodárna je vybavena plovoucím sáním. Automatická vodárna bez nutnosti doplnění spínacího prvku. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Zapínací tlak vodárny je 2,5 bar a vypínací tlak je max. tlak 3,8 bar. Doporučujeme dovybavit vodárnu tlakovou vyrovnávací nádobou. Vodárna má ideální pracovní bod 3 m3/h při 24 m, max. parametry čerpadla - max. průtok 5,7 m3/hod, max.tlak 3,6 bar. Připojovací závit vnitřní 1". Součástí čerpadla je lano 15 m, hadičník pro připojení hadice 1" případně 3/4" a přívodní kabel 15 m s vidlicí. Plovoucí sání je nutné zakoupit zvlášť.
Čerpadlo je vybaveno ochranou běhu na sucho, ale tato ochrana je jen havarijní. Doporučujeme dovybavit čerpadlo ponornými sondami či jiným typem ochrany běhu na sucho. V případě nedovybavení ochrany běhu na sucho hrozí nevypnutí čerpadla a následně vyřazení čerpadla z provozu.

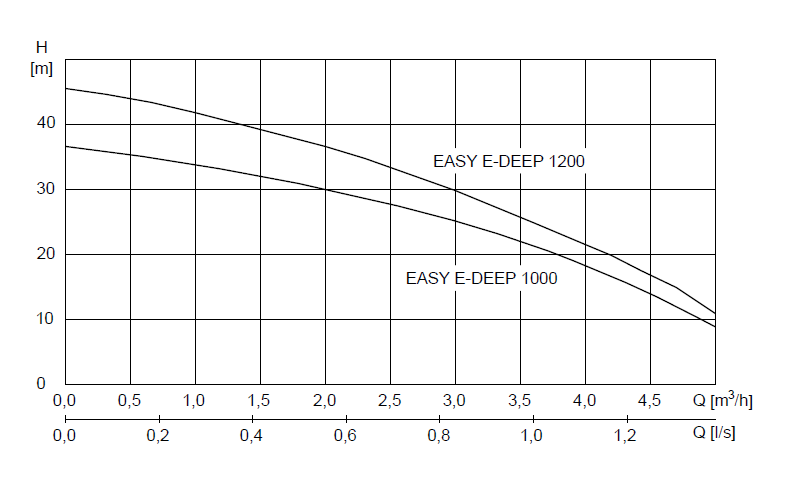

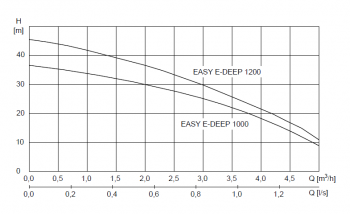

Parametry - technický list

Pmax ? 3,6 bar
Qmax ? 5,7 m³/hod
Jmenovité napětí (U) 230 V
Jmenovitý výkon motoru (P2) ? 0,65 kW
Jmenovitý příkon motoru (P1) 0,9 kW
Jmenovitý proud (I) ? 3,8 A
Délka kabelu ? 15 m
Vnější průměr 150 mm
Připojovací závit (vnitřní) 1 "
Typ závitu BSPP (válcový)
Hloubka ponoru max. ? 12 m
Teplota čerpaného média ? 0-35 °C
Krytí IP ? 68
Třída izolace F
Automatická vodárna Ano
Automatické zapnutí čerpadla Ano
Automatické vypnutí čerpadla Ano
Automatický reset Ano
Zapínací tlak 2,5 bar
Vypínací tlak ? 3,6 bar
Zpětná klapka ? Ano
Ochrana proti přetížením Ano
Ochrana proti běhu na sucho ? Ano
Plovák ? Ne
Vertikální instalace ? Ano
Horizontální instalace ? Ne
Rozběhový kondenzátor (interní) ? Ano
Součástí kabel (zástrčka,vidlice) Ano
Monoblokové provedení Ano
Typ kabelu ? H07-RNF
Materiál - plášť čerpadla ? termoplast
Materiál - oběžná kola ? NORYL
Ucpávka ? jednoduchá mech.
Rozměry - délka 500 mm
Hmotnost 12,0 kg
Náhradní díly k dispozici Ano
Výrobce EASY PUMP

Specifikace

VLASTNOSTI

  • První ponorná kompaktní domácí vodárna
  • Speciální verze se nerezovým prstencem pro připojení plovoucí sací soupravy - určeno pro dešťové jímky a retenční nádrže
  • Vybavené inteligentním elektronickým ovládáním.
  • Vodárna automaticky sepne po otevření kohoutku a automaticky vypne po jeho uzavření.
  • Integrovaná ochrana proti chodu nasucho.
  • Konstantní tlak a průtok.
  • Mimořádně vhodné zejména pro nádrže na dešťovou vodu.
  • Zcela tichý provoz
  • Snímač průtoku a snímač vody (zabrání chodu nasucho či samočinnému spínání při zanesení zpětné klapky)
  • Snadná instalace a používání
  • Vysoká provozní spolehlivost
  • Inovativní a futuristický design
  • Zabudovaná zpětná klapka
  • Automatický reset
  • Dodávka včetně přívodního kabelu 15m

VERZE X - POUŽITÍ S PLOVOUCÍ SACÍ SOUPRAVOU

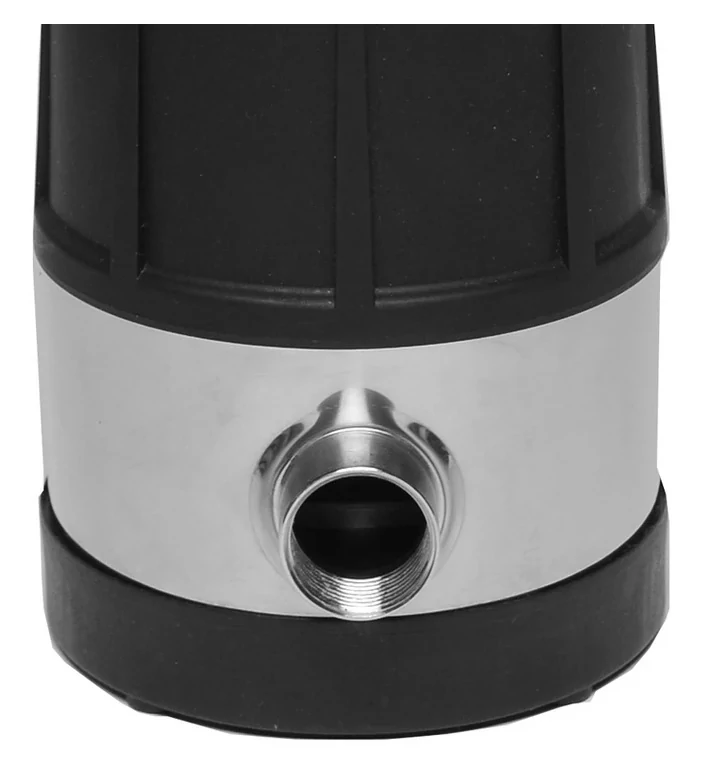

  • Speciální verze se sacím tělesem s vnitřním závitem G 1, která v kombinaci se speciální sací soupravou (sací hadice se sacím sítem) najde uplatnění zejména v nádržích na dešťovou vodu.

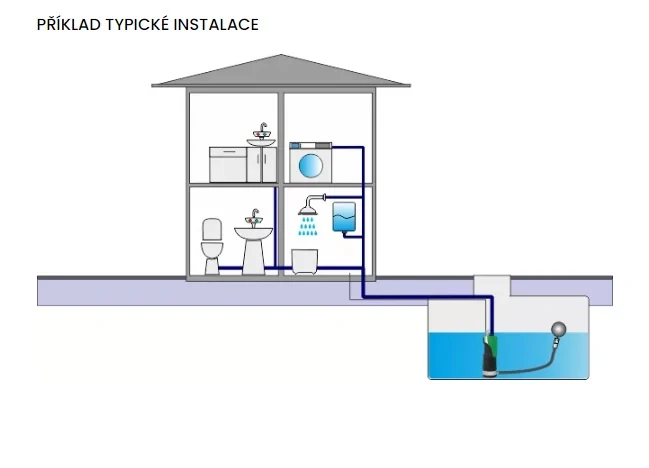

  • Základní výhodou je skutečnost, že čerpadlo saje vodu přes sací hadici, která je nadnášena plovákem a plave cca 10cm pod úrovní hladiny. Tím je prakticky vyloučeno nasávání nečistot ze dna nádrže.
  • Délka sací hadice je 1m, je třeba, aby byl v nádrži dostatečný prostor pro její pohyb.
  • Sací souprava se sacím sítem a plovákovou koulí (bez zpětné klapky).
  • Délka 1m, připojení pomocí vnějšího závitu 1".
  • Sací souprava určená zejména pro použití s touto ponornou domácí vodárnou EASY E-DEEP X-1000
  • Lze použít i na jiné aplikace, zejména jako koncovou část sacího potrubí u nádrží na dešťovou vodu.
  • Plováková koule udržuje sací sítko několik cm pod hladinou a pomáhá tak eliminovat nasátí nečistot ze dna nádrže.

Systém OCHRAN A KONTROL VODÁRNY E-DEEP

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 40 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus – 4x po sobě prostřídá 30 sekund běhu a 5 sekund klidu. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokus po pěti hodinách a další pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 12 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována).
