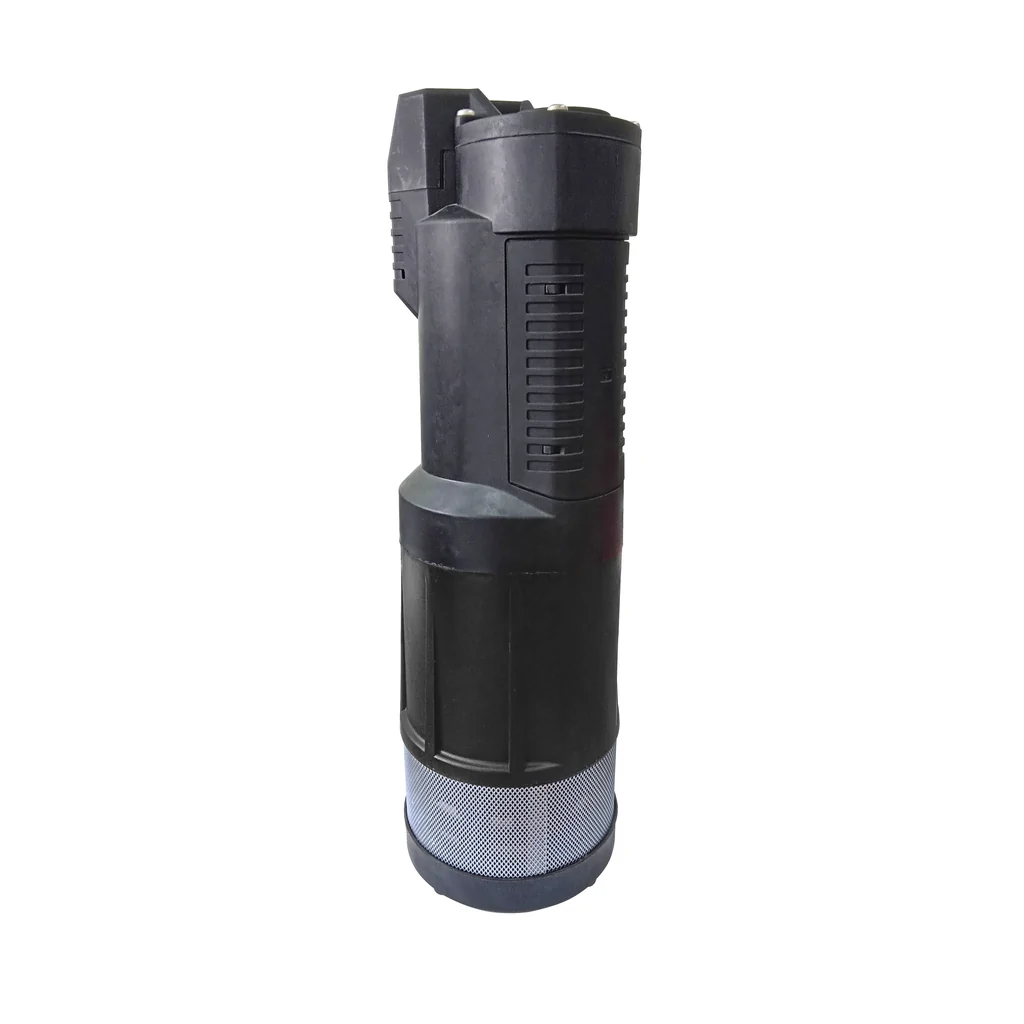

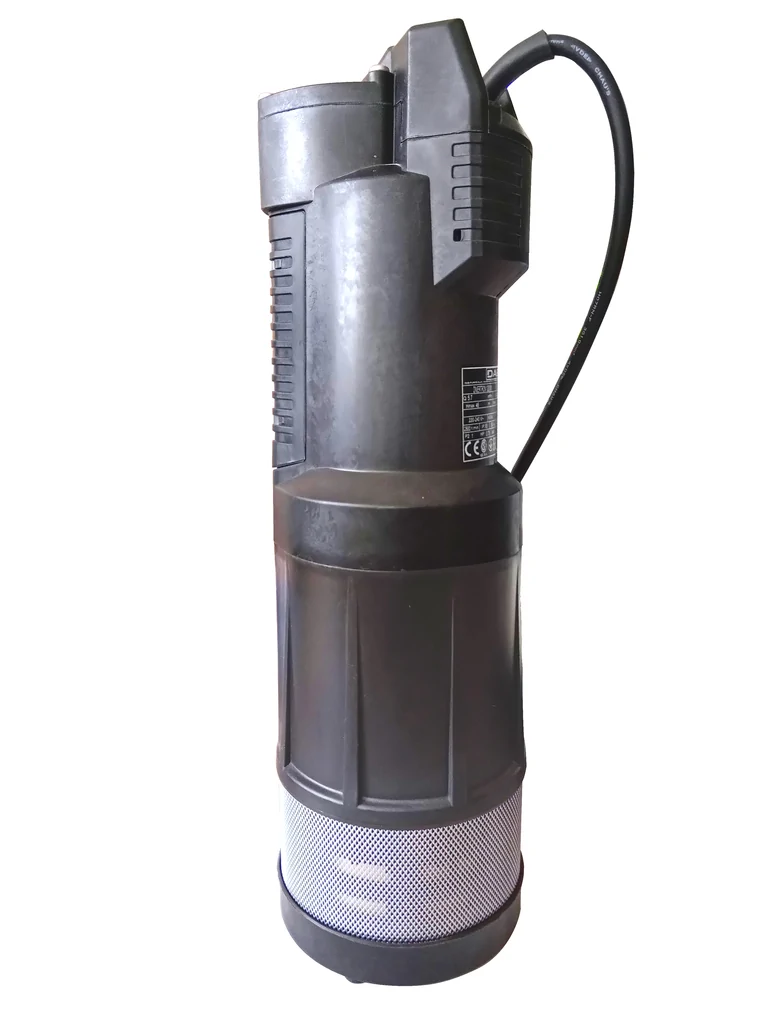

DAB DIVERTRON 1200M, 230 V

Obj. č.: 50990
Model: DIVER1200M
Dostupnost: Prodej ukončen Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Prodej ukončen, nahrazeno novější verzí Divertron 900 s obj. číslem 50310. Alternativně lze nahradit vodárnou E-DEEP 1200 obj. č. 50986, která je konstrukcí téměř totožná s vodárnou Divertron 1200.

Použití

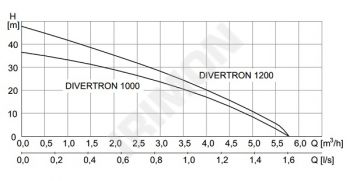

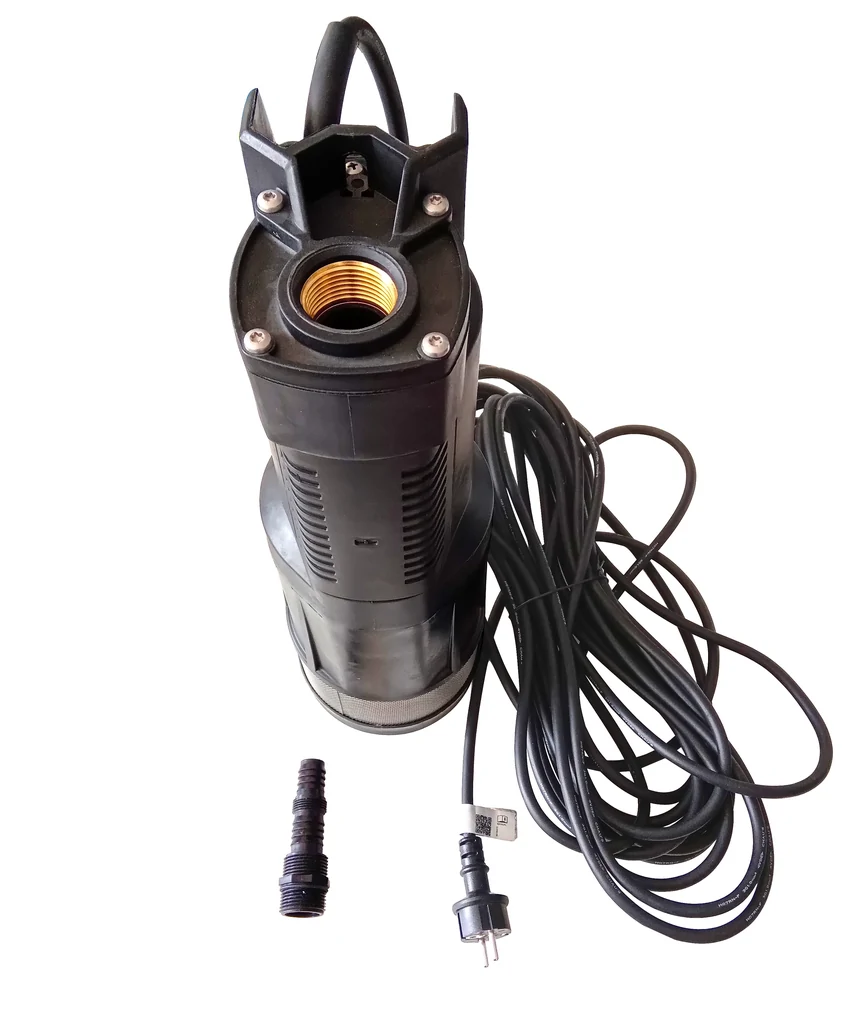

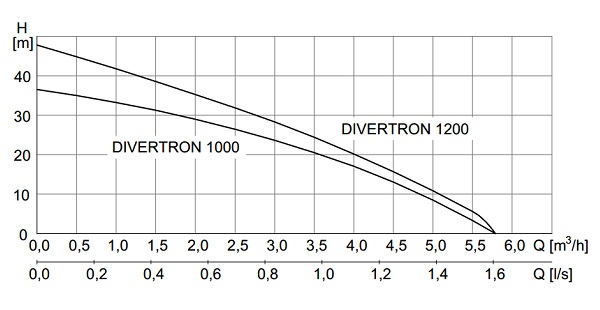

Ideální způsob čerpání závlahové vody ze studní a jímek. Automatická vodárna bez nutnosti doplnění spínacího prvku. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Zapínací tlak vodárny je 2,6 bar a vypínací tlak je max. tlak 4,8 bar. Doporučujeme dovybavit vodárnu tlakovou vyrovnávací nádobou. Vodárna má ideální pracovní bod 3 m3/h při 29 m, max. parametry čerpadla - max. průtok 5,7 m3/hod, max.tlak 4,8 bar. Připojovací závit vnitřní 1". Součástí čerpadla je přívodní kabel 15 m s vidlicí a hadičník na zahradní hadici 1" a 3/4".

Parametry - technický list

Pmax ? 4,8 bar
Qmax ? 5,7 m³/hod
Jmenovité napětí (U) 230 V
Jmenovitý příkon motoru (P1) 1 kW
Jmenovitý výkon motoru (P2) ? 0,75 kW
Jmenovitý proud (I) ? 4,8 A
Délka kabelu ? 15 m
Vnější průměr 150 mm
Připojovací závit (vnitřní) 1 "
Typ závitu BSPP (válcový)
Hloubka ponoru max. ? 13 m
Teplota čerpaného média ? 0-35 °C
Krytí IP ? 68
Třída izolace F
Automatická vodárna Ano
Automatické zapnutí čerpadla Ano
Automatické vypnutí čerpadla Ano
Automatický reset Ano
Zapínací tlak 2,6 bar
Vypínací tlak ? 4,8 bar
Zpětná klapka ? Ano
Ochrana proti přetížením Ano
Ochrana proti běhu na sucho ? Ano
Plovák ? Ne
Vertikální instalace ? Ano
Horizontální instalace ? Ne
Rozběhový kondenzátor (interní) ? Ano
Součástí kabel (zástrčka,vidlice) Ano
Monoblokové provedení Ano
Typ kabelu ? H07-RNF
Materiál - plášť čerpadla ? termoplast
Materiál - oběžná kola ? NORYL
Ucpávka ? jednoduchá mech.
Rozměry - délka 474 mm
Hmotnost 11 kg
Náhradní díly k dispozici Ano
Výrobce DAB

Specifikace

SYSTÉM OCHRAN A KONTROL VODÁRNY DIVERTRON

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 40 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus – 4x po sobě prostřídá 30 sekund běhu a 5 sekund klidu. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokus po pěti hodinách a další pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 12 cm. Při instalaci čerpadla DIVERTRON X - provedení s plovoucím sacím košem doporučujeme ochranu proti chodu na sucho pomocí plováku nebo hladinové sondy.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována).
