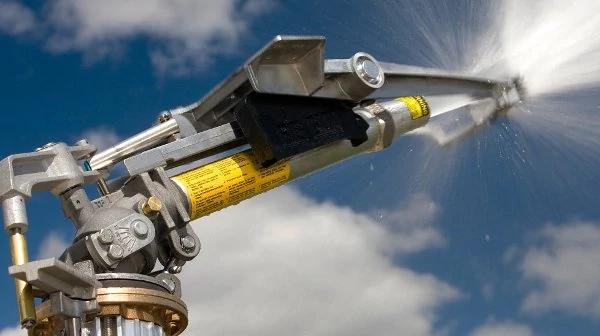

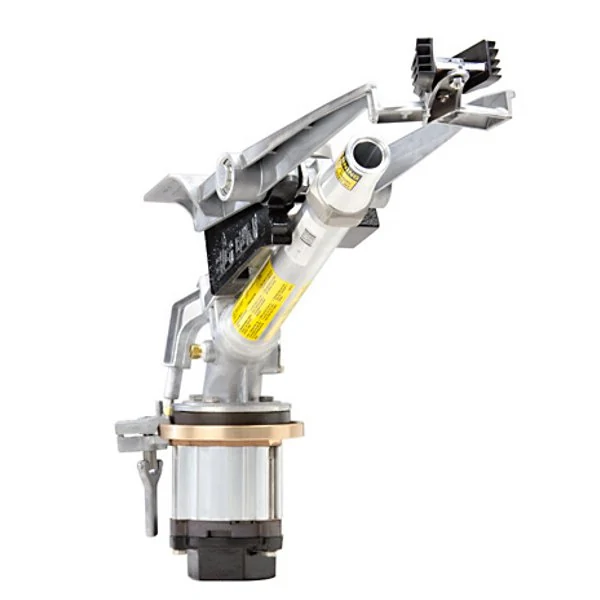

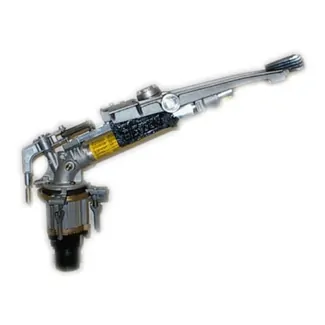

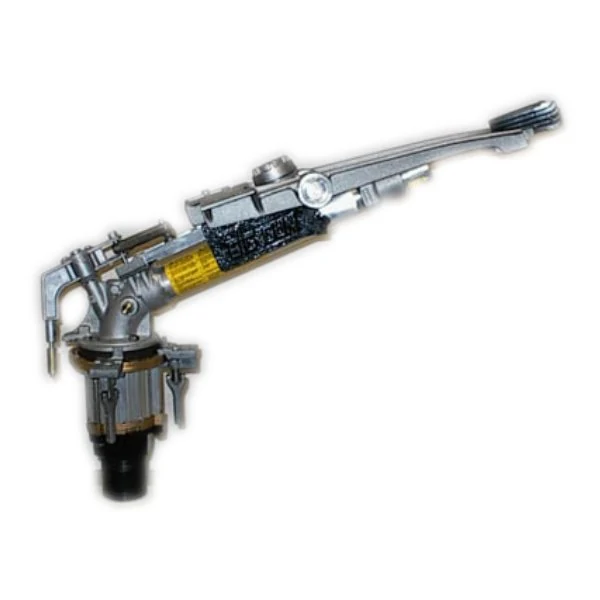

BIG GUNS - NELSON serie 100, 2" kruhový

	Obj. č.:	25851
	Model:	F 100

Dostupnost: Prodej ukončen

Odeslat dotaz k výrobku	Objednat

Poznámka

Na objednávku lze "BIG GUN 100" dodat s trajektorií vzestupu 18°,21°,43° a připojení lze dodat přírubové. Trysky 100T a tryskové vložky 100TR se objednávají samostatně, tryskové vložky 100R se objednávají v sadě 7-mi ks.

Použití

Pěstebny, školky, zahradnická centra, zemědělsky využívané plochy, sportovní plochy, skládky.

Parametry - technický list

Max. poloměr dostřiku (R)		58,0 m
Rozmezí poloměru dostřiku (R)		29.5 - 58.0 m
Průtok / spotřeba vody (Q)		3 - 19.5 l/s
Průtok / spotřeba vody (Q)		10.8 - 70.2 m³/hod
Doporučený pracovní tlak (P)		3.5 - 8.0 bar
Celokruhové provedení		Ano
Úhel vzestupu paprsku		24 °
Materiál těla postřikovače		ocel povrchová úpr.
Materiál úderového mechanismu		Litina hliníku
Materiál trysky postřikovače		ocel povrchová úpr.
Připojovací závit (vnitřní)		FBSP - 2 "
2 - tryskový systém distribuce vody		Ano
Hlavní tryska		100 T není součástí
Tvar trysky		kuželová
Výběr samostatně dodávaných trysek		9 ks
Rozšiřující sada trysek		100TR-5, 100R-5 ks
Rozprašovací tryska		vestavěná
Možnost výměny trysek		Ano
Vnitřní průměr hlavní trysky		12.7 - 25.4 mm
Tlaková odolnost (PN)		16 bar
Hmotnost		10.0 kg
Výrobce		Nelson

Specifikace

!!! Na objednávku lze "BIG GUN 100" dodat s trajektorií vzestupu 18°,21°,43° a připojení lze dodat přírubové. Trysky 100T a tryskové vložky 100TR se objednávají samostatně, tryskové vložky 100R se objednávají v sadě 7 ks !!!

Hlavní trysky 100T k postřikovači "BIG GUN serie 100":

12.7 mm - R = 29.5 - 40.5 m, Q = 10.8 - 17.6 m³/ h,
14.0 mm - R = 31.0 - 43.0 m, Q = 13.4 - 21.0 m³/ h
15.2 mm - R = 33.0 - 44.5 m, Q = 15.6 - 25.5 m³/ h
16.5 mm - R = 33.5 - 46.5 m, Q = 18.3 - 29.7 m³/ h
17.8 mm - R = 35.5 - 48.5 m, Q = 21.0 - 34.8 m³/ h
19.1 mm - R = 37.0 - 49.5 m, Q = 24.1 - 39.4 m³/ h
21.6 mm - R = 39.5 - 53.0 m, Q = 31.5 - 51.2 m³/ h
22.9 mm - R = 40.5 - 54.5 m, Q = 34.8 - 57.2 m³/ h
25.4 mm - R = 43.0 - 58.0 m, Q = 42.8 - 70.2 m³/ h

Tryskové vložky 100TR k postřikovači "BIG GUN serie 100":

16 mm - R = 34.5 - 44.0 m, Q = 17.4 - 25.5 m³/ h,
18 mm - R = 37.0 - 47.0 m, Q = 22.4 - 32.6 m³/ h
20 mm - R = 39.5 - 50.0 m, Q = 28.4 - 41.7 m³/ h
22 mm - R = 41.5 - 52.0 m, Q = 35.1 - 51.5 m³/ h
24 mm - R = 44.5 - 55.5 m, Q = 42.7 - 62.7 m³/ h

Sada trysk. vložek 100R k postřikovači "BIG GUN serie 100":

18.0 mm - R = 33.5 - 42.5 m, Q = 16.7 - 25.3 m³/ h
19.5 mm - R = 34.5 - 44.7 m, Q = 20.0 - 30.3 m³/ h
20.6 mm - R = 35.0 - 47.2 m, Q = 22.9 - 34.6 m³/ h
21.8 mm - R = 36.5 - 48.7 m, Q = 26.1 - 39.4 m³/ h
22.7 mm - R = 38.0 - 49.7 m, Q = 29.2 - 44.1 m³/ h
23.6 mm - R = 39.0 - 51.5m, Q = 34.0 - 51.5 m³/ h
24.5 mm - R = 39.5 - 53.0 m, Q = 38.0 - 57.5 m³/ h

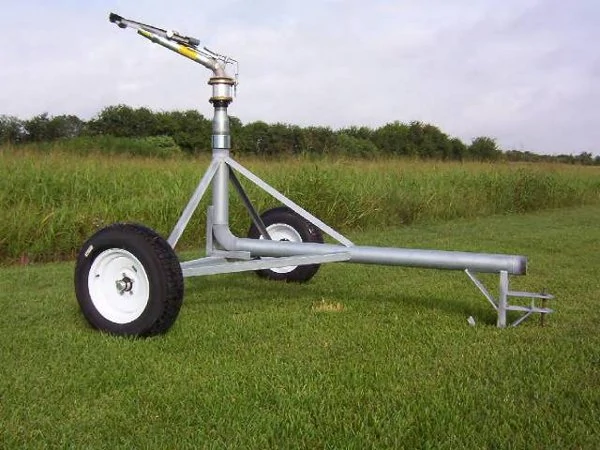

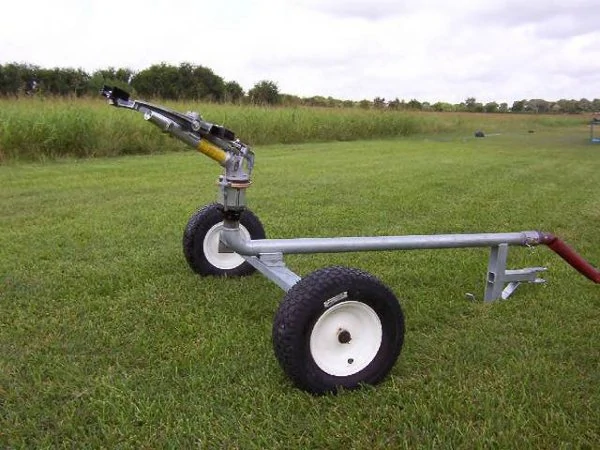

Fotogalerie - použití

Dokumenty ke stažení

Obchodně-technická literatura:

Produktový list -Big Guns_AJ
