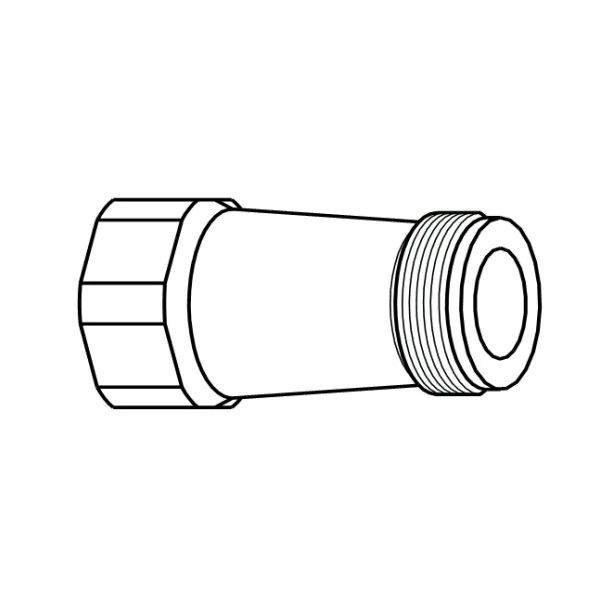

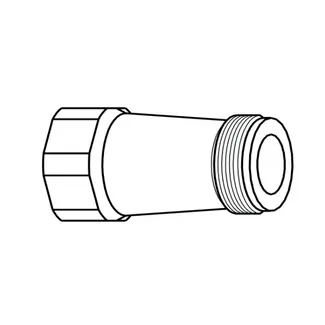

Tělo trysky pro tryskové vložky 100R a 100TR
Obj. č.: 25880
Model: 9956-001
Dostupnost: Prodej ukončen Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Tělo trysky pro tryskové vložky 100R a 100TR k postřikovači BIG GUNS serie 100.

Parametry - technický list

Rozmezí poloměru dostřiku (R) ? 23.5 - 55.5 m
Materiál trysky postřikovače ocel povrchová úpr.
Hlavní tryska 100R, 100TR
Tvar trysky kuželové tělo
Výběr samostatně dodávaných trysek 7xR, 5xTR ks
Možnost výměny trysek Ano
Vnitřní průměr hlavní trysky 16.0 - 24.5 mm
Průtok / spotřeba vody (Q) 4.6 - 17.4 l/s
Průtok / spotřeba vody (Q) 16.7 - 62.7 m3/hod
Doporučený pracovní tlak (P) ? 3.5 - 8.0 bar
Tlaková odolnost (PN) ? 16 bar
Hmotnost 0.154 kg
Výrobce Nelson

Specifikace

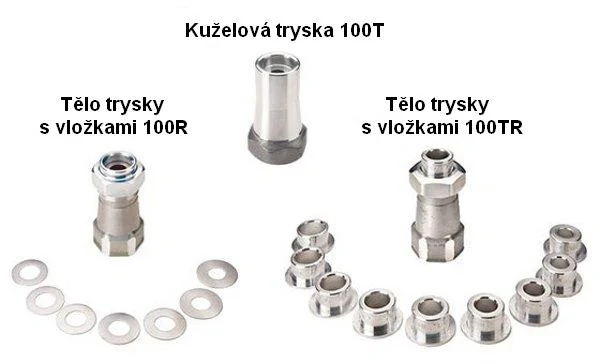

Tělo trysky určené pro tryskové vložky 100R a 100TR:

Sada 7ks trysk. vložek 100R k postřikovači "BIG GUN serie 100":

  • 18.0 mm  - R = 33.5 - 42.5 m,  Q = 16.7 - 25.3 m3/ h
  • 19.5 mm  - R = 34.5 - 44.7 m,  Q = 20.0 - 30.3 m3/ h
  • 20.6 mm  - R = 35.0 - 47.2 m,  Q = 22.9 - 34.6 m3/ h
  • 21.8 mm  - R = 36.5 - 48.7 m,  Q = 26.1 - 39.4 m3/ h
  • 22.7 mm  - R = 38.0 - 49.7 m,  Q = 29.2 - 44.1 m3/ h
  • 23.6 mm  - R = 39.0 - 51.5m,  Q = 34.0 - 51.5 m3/ h
  • 24.5 mm  - R = 39.5 - 53.0 m,  Q = 38.0 - 57.5 m3/ h

Samostatné tryskové vložky 100TR k postřikovači "BIG GUN serie 100":

  • 16 mm  - R = 34.5 - 44.0 m,  Q = 17.4 - 25.5 m3/ h,
  • 18 mm  - R = 37.0 - 47.0 m,  Q = 22.4 - 32.6 m3/ h
  • 20 mm  - R = 39.5 - 50.0 m,  Q = 28.4 - 41.7 m3/ h
  • 22 mm  - R = 41.5 - 52.0 m,  Q = 35.1 - 51.5 m3/ h
  • 24 mm  - R = 44.5 - 55.5 m,  Q = 42.7 - 62.7 m3/ h

Dokumenty ke stažení


Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
