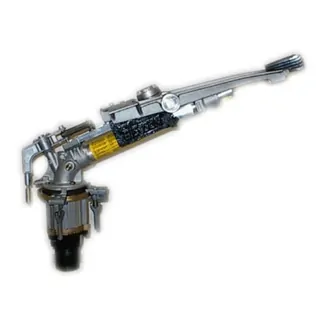

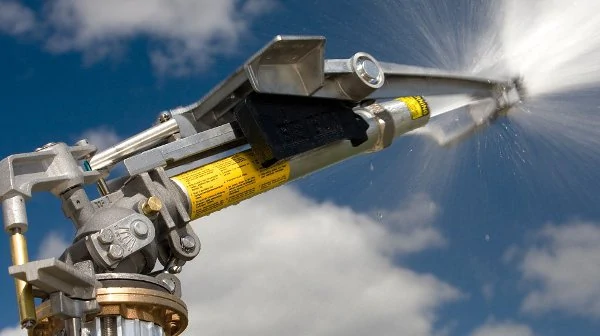

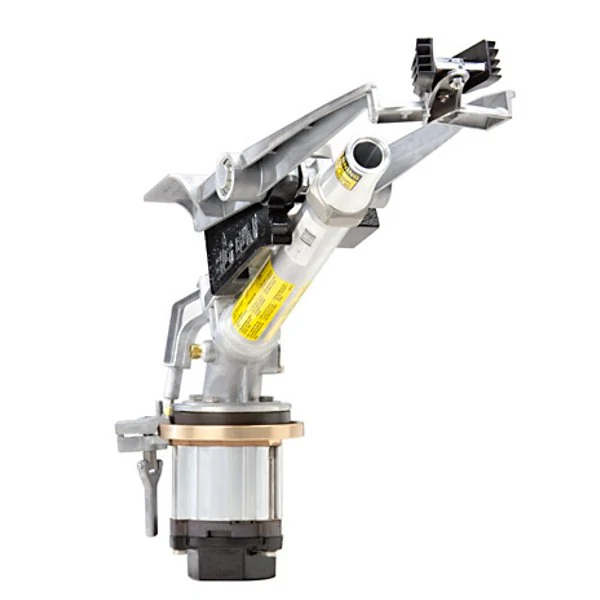

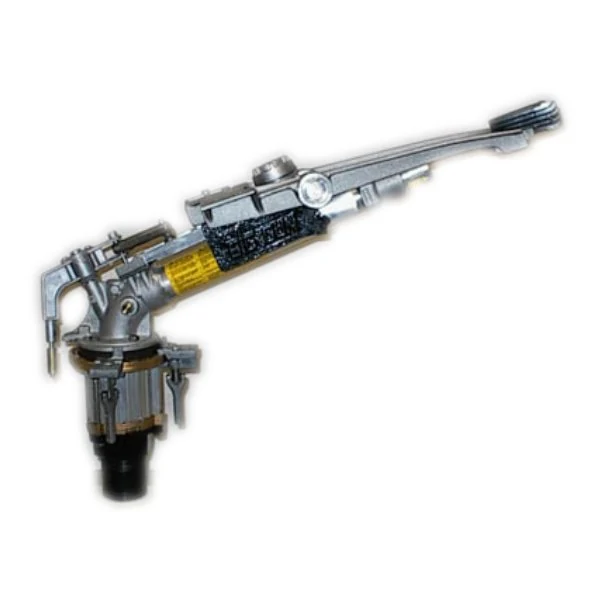

BIG GUNS - NELSON serie 100, 2" výsečový
Obj. č.: 25861
Model: SR 100
Dostupnost: Prodej ukončen Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Poznámka

Na objednávku lze "BIG GUN 100" dodat s trajektorií vzestupu 18°,21°,43° a připojení lze dodat přírubové. Trysky 100T a tryskové vložky 100TR se objednávají samostatně, tryskové vložky 100R se objednávají v sadě 7-mi ks.

Použití

Pěstebny, školky, zahradnická centra, zemědělsky využívané plochy, sportovní plochy, skládky.

Parametry - technický list

Max. poloměr dostřiku (R) ? 58,0 m
Rozmezí poloměru dostřiku (R) ? 29.5 - 58.0 m
Průtok / spotřeba vody (Q) 3 - 19.5 l/s
Průtok / spotřeba vody (Q) 10.8 - 70.2 m3/hod
Doporučený pracovní tlak (P) ? 3.5 - 8.0 bar
Úhel vzestupu paprsku 24 °
Výsečové provedení Ano
Možnost změny nastavení výseče postřiku Ano
Rozmezí nastavení výseče postřiku 30-270 °
Materiál těla postřikovače ocel povrchová úpr.
Materiál úderového mechanismu Litina hliníku
Materiál trysky postřikovače ocel povrchová úpr.
Připojovací závit (vnitřní) FBSP - 2 "
2 - tryskový systém distribuce vody Ano
Hlavní tryska 100 T není součástí
Tvar trysky kuželová
Výběr samostatně dodávaných trysek 9 ks
Rozšiřující sada trysek 100TR-5, 100R-5 ks
Rozprašovací tryska vestavěná
Možnost výměny trysek Ano
Vnitřní průměr hlavní trysky 12.7 - 25.4 mm
Tlaková odolnost (PN) ? 16 bar
Hmotnost 7.5 kg
Výrobce Nelson

Specifikace

!!! Na objednávku lze "BIG GUN 100" dodat s trajektorií vzestupu 18°,21°,43° a připojení lze dodat přírubové. Trysky 100T a tryskové vložky 100TR se objednávají samostatně, tryskové vložky 100R se objednávají v sadě 7 ks !!!

Hlavní trysky 100T k postřikovači "BIG GUN serie 100":

  • 12.7 mm  - R = 29.5 - 40.5 m,  Q = 10.8 - 17.6 m3/ h,
  • 14.0 mm  - R = 31.0 - 43.0 m,  Q = 13.4 - 21.0 m3/ h
  • 15.2 mm  - R = 33.0 - 44.5 m,  Q = 15.6 - 25.5 m3/ h
  • 16.5 mm  - R = 33.5 - 46.5 m,  Q = 18.3 - 29.7 m3/ h
  • 17.8 mm  - R = 35.5 - 48.5 m,  Q = 21.0 - 34.8 m3/ h
  • 19.1 mm  - R = 37.0 - 49.5 m,  Q = 24.1 - 39.4 m3/ h
  • 21.6 mm  - R = 39.5 - 53.0 m,  Q = 31.5 - 51.2 m3/ h
  • 22.9 mm  - R = 40.5 - 54.5 m,  Q = 34.8 - 57.2 m3/ h
  • 25.4 mm  - R = 43.0 - 58.0 m,  Q = 42.8 - 70.2 m3/ h

Tryskové vložky 100TR k postřikovači "BIG GUN serie 100":

  • 16 mm  - R = 34.5 - 44.0 m,  Q = 17.4 - 25.5 m3/ h,
  • 18 mm  - R = 37.0 - 47.0 m,  Q = 22.4 - 32.6 m3/ h
  • 20 mm  - R = 39.5 - 50.0 m,  Q = 28.4 - 41.7 m3/ h
  • 22 mm  - R = 41.5 - 52.0 m,  Q = 35.1 - 51.5 m3/ h
  • 24 mm  - R = 44.5 - 55.5 m,  Q = 42.7 - 62.7 m3/ h

Sada trysk. vložek 100R k postřikovači "BIG GUN serie 100":

  • 18.0 mm  - R = 33.5 - 42.5 m,  Q = 16.7 - 25.3 m3/ h
  • 19.5 mm  - R = 34.5 - 44.7 m,  Q = 20.0 - 30.3 m3/ h
  • 20.6 mm  - R = 35.0 - 47.2 m,  Q = 22.9 - 34.6 m3/ h
  • 21.8 mm  - R = 36.5 - 48.7 m,  Q = 26.1 - 39.4 m3/ h
  • 22.7 mm  - R = 38.0 - 49.7 m,  Q = 29.2 - 44.1 m3/ h
  • 23.6 mm  - R = 39.0 - 51.5m,  Q = 34.0 - 51.5 m3/ h
  • 24.5 mm  - R = 39.5 - 53.0 m,  Q = 38.0 - 57.5 m3/ h

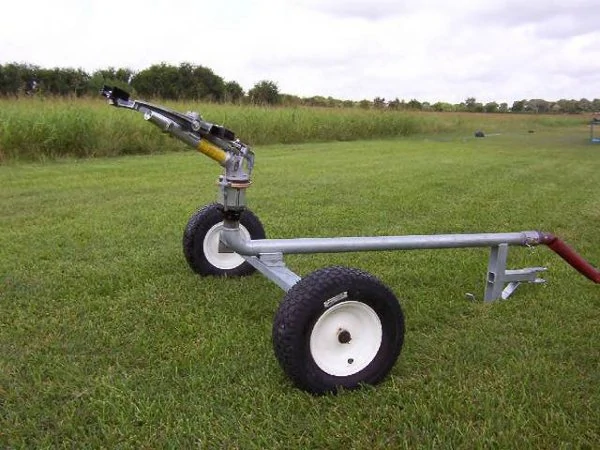

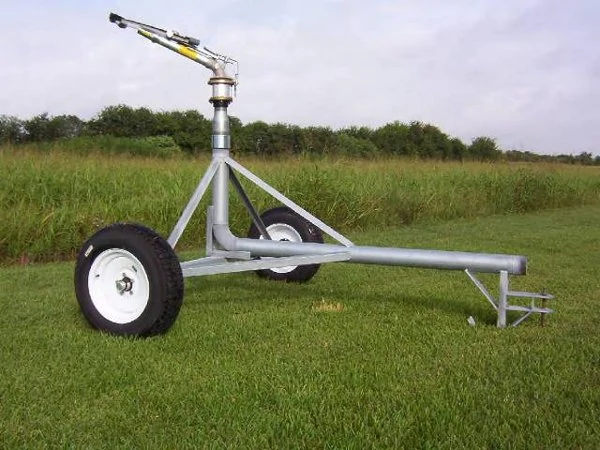

Fotogalerie - použití
