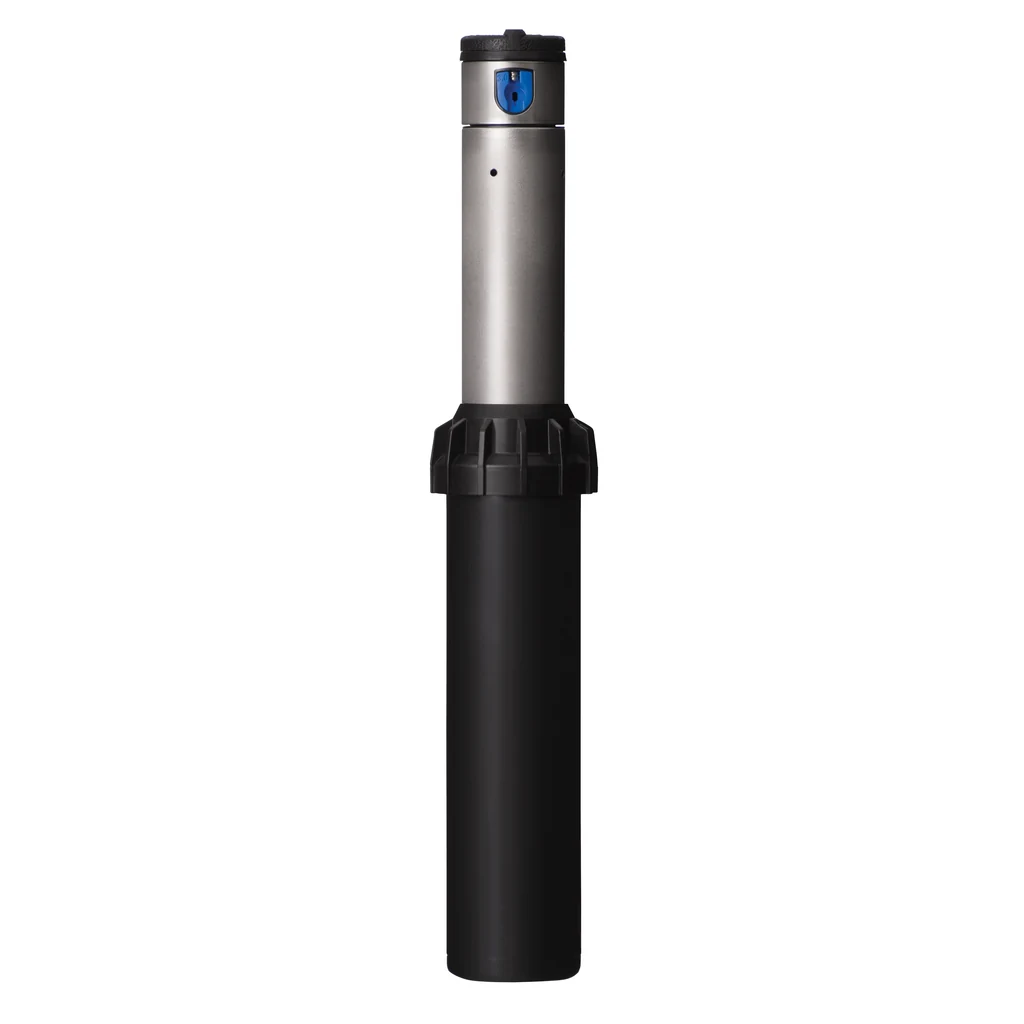

I-20, nerez. výsuvník, 15 cm, 3/4", ADV
|
|
|
|
|
|
|
|
|
|
Obj. č.: | 22408 |
| Model: | I-20-06-SS | |
| Dostupnost: Skladem | |
| Odeslat dotaz k výrobku | Objednat |
Poznámka
Postřikovač je dodáván se základní sadou 12 ks trysek (8x modré + 4x LA šedé)
Použití
Zavlažování středně velkých travnatých ploch, zahrad rodinných domů, veřejných ploch a menších sportovních areálů s důrazem na větší odolnost proti mechanickým nečistotám - nerezový výsuvník. Postřikovače obsahují předinstalovaný zpětný ventil ADV proti vytékání vody z nejníže umístěného postřikovače v sekci a to do převýšení 3.0 m. Postřikovač je vybaven výsečovou pamětí AUTOMATIC ARC RETURN a nestrhnutelným protivandalním mechanismem NON-STRIPPABLE DRIVE a funkcí uzavření průtoku za provozu FLOSTOP. Postřikovače jsou dodávány se základní sadou 12 ks trysek tvaru "U" (8 ks trysek základních + 4 ks trysek LA s nízkým vzestupem). Možnost rozšíření o 4 ks trysek HF s vysokým průtokem a 6 ks trysek SR se zkráceným poloměrem dostřiku.

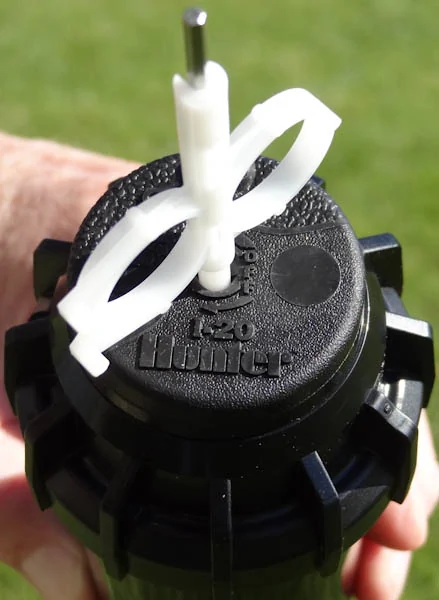

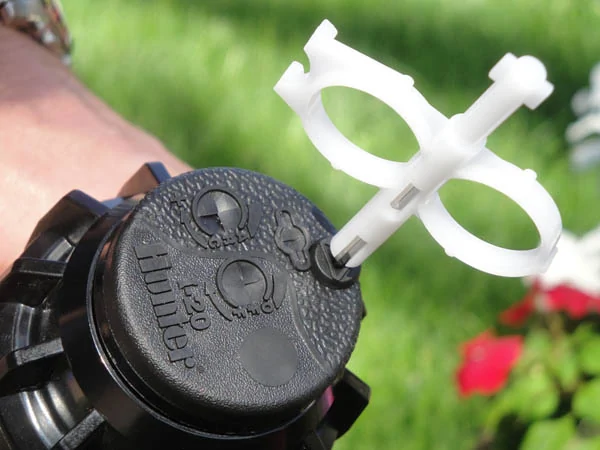

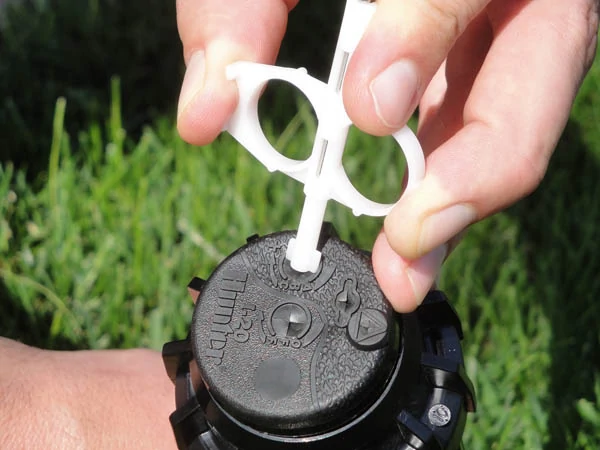

!!!Montážní klíč (obj.č.22430) není součástí postřikovače!!!
!!!Montážní klíč (obj.č.22430) není součástí postřikovače!!!
Parametry - technický list
| Max. poloměr dostřiku (R) |  |
14,0 m |
| Rozmezí poloměru dostřiku (R) | |
7.3 - 14.0 m |
| Průtok / spotřeba vody (Q) | 0.33 - 2.22 m3/hod | |
| Doporučený pracovní tlak (P) | |
1.7 - 4.5 bar |
| Operační provozní tlak | 1.4 - 7.0 bar | |
| Výsečové a celokruhové provedení v 1. modelu | Ano | |
| Možnost změny nastavení výseče postřiku | Ano | |
| Rozmezí nastavení výseče postřiku | 50 - 360 ° | |
| Srážková výška | |
10 mm/hod |
| Úhel vzestupu paprsku | 25, LA 13, SR 3-22 ° | |
| Max. výška vzestupu paprsku | 0.3 - 4.0 m | |
| Výška výsuvu | |
15 cm |
| Délka výsuvníku | |
24 cm |
| Výška těla postřikovače | |
25 cm |
| Vnější průměr těla postřikovače | 5.8 cm | |
| Vnější průměr hlavice postřikovače | 7.2 cm | |
| Vnější průměr výsuvníku | 4.3 cm | |
| Zapouzdřený připojovací závit (vnitřní) | |
3/4 " |
| Typ závitu | NPT (kuželový) | |
| Materiál těla postřikovače | zesílený plast | |
| Materiál trysky postřikovače | PE-HD | |
| Materiál výsuvníku | nerez | |
| Ochranný pryžový kryt | Ano | |
| Barva ochranného pryžového krytu | černá | |
| Možnost výměny pryžového krytu | Ano | |
| Nástroj k nastavení výseče | montážní klíč | |
| Redukce poloměru dostřiku | |
Ano |
| Nástroj k nastavení poloměru dostřiku | montážní klíč | |
| Možnost redukce dostřiku plochým šroubovákem | Ano | |
| Možnost nastavení postřikovače shora | Ano | |
| 1 - tryskový systém distribuce vody | Ano | |
| Tvar trysky | U | |
| Barevné rozlišení trysek | Ano | |
| Základní sada trysek | 12 ks | |
| Předinstalovaná tryska | Ne | |
| Možnost výměny trysek | Ano | |
| Rozšiřující sada trysek | 4 x HF, 6 x SR ks | |
| Pojistný výměnný filtr | |
Ano |
| Vestavěný zpětný ventil | Ano | |
| Účinnost zpětného ventilu | |
3.0 m |
| Zapouzdřený mechanismus | |
Ano |
| GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) | Ano | |
| FLO STOP (Uzavření průtoku vody) | |
Ano |
| AUTOMATIC ARC RETURN (Výsečová paměť) | |
Ano |
| NON-STRIPPABLE DRIVE (Nestrhnutelný protivandalní mechanismus) | |
Ano |
| TURF CUP KIT (Možnost doinstalace trávníkového krytu) | Ne | |
| Konstantní rychlost rotace | Ano | |
| Vyšší rychlost rotace (High speed) | Ne | |
| Zesílená pružina | Ano | |
| Náhradní díly k dispozici | Ano | |
| Hmotnost | 0.452 kg | |
| Výrobce | Hunter |
Specifikace

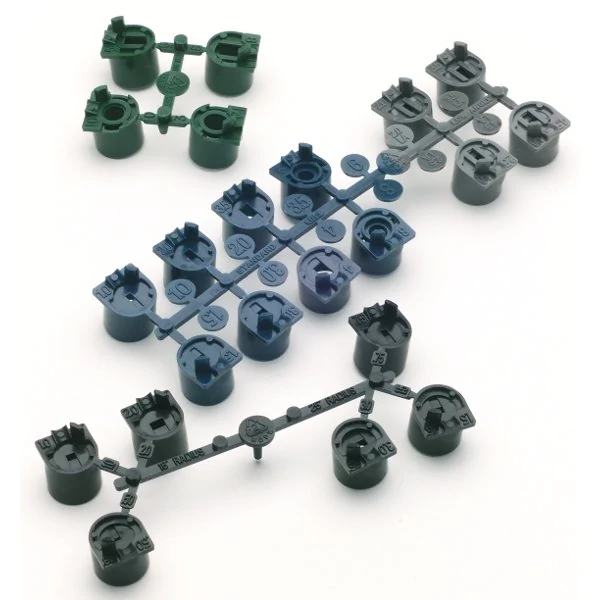

Základní sada trysek 12 ks, tvar "U":
- #1.5 (modrá) max. poloměr dostřiku 9.8 m
- #2.0 (modrá) max. poloměr dostřiku 10.4 m
- #2.5 (modrá) max. poloměr dostřiku 10.7 m
- #3.0 (modrá) max. poloměr dostřiku 11.9 m
- #4.0 (modrá) max. poloměr dostřiku 12.5 m
- #5.0 (modrá) max. poloměr dostřiku 12.8 m
- #6.0 (modrá) max. poloměr dostřiku 13.4 m
- #8.0 (modrá) max. poloměr dostřiku 14.0 m
- #2.0 LA (šedá) max. poloměr dostřiku 9.1 m
- #2.5 LA (šedá) max. poloměr dostřiku 10.7 m
- #3.5 LA (šedá) max. poloměr dostřiku 11.3 m
- #4.5 LA (šedá) max. poloměr dostřiku 11.3 m
Rozšřující sada trysek s vysokým průtokem 4 ks, tvar "U":
- #10 (zelená) max. poloměr dostřiku 14.0 m
- #13 (zelená) max. poloměr dostřiku 14.0 m
- #6.0 LA (zelená) max. poloměr dostřiku 11.9 m
- #8.0 LA (zelená) max. poloměr dostřiku 12.5 m
Rozšřující sada trysek "SR" s kratším dostřikem 6 ks, tvar "U":
- #0.5 SR (černá) max. poloměr dostřiku 5.5 m
- #1.0 SR (černá) max. poloměr dostřiku 5.5 m
- #2.0 SR (černá) max. poloměr dostřiku 5.5 m
- #0.75 SR (černá) max. poloměr dostřiku 7.6 m
- #1.5 SR (černá) max. poloměr dostřiku 7.6 m
- #3.0 SR (černá) max. poloměr dostřiku 7.6 m

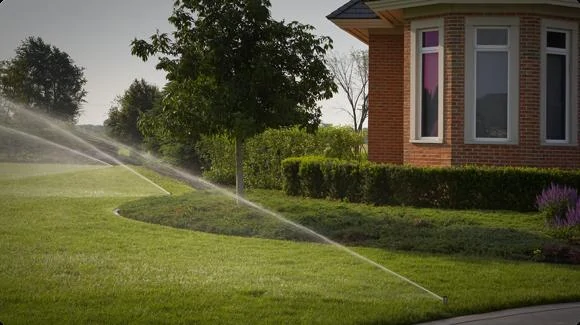

Fotogalerie - použití
