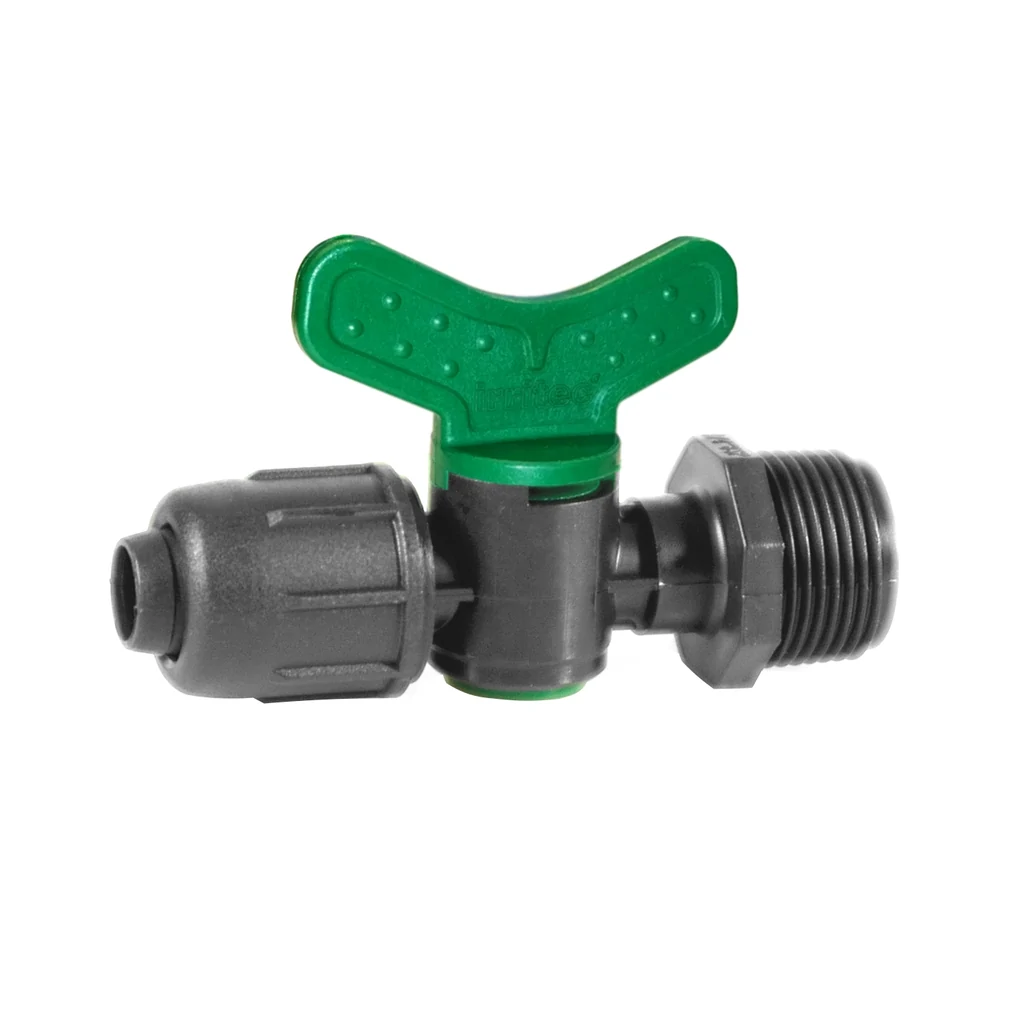

VME - Ventil COMPACT - motýlek

Obj. č.: 45015
Model: VME-16C-N
Typ:
Dostupnost: Skladem Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru
najdete také v bonus katalogu najdete také v
bonus katalogu
Odeslat dotaz k výrobku Objednat

Použití

Parametry - technický list

Max. pracovní tlak 4 bar
Dimenze připojovacího závitu 3/4 "
Připojovací závit ? Vnější
Typ závitu BSPT (kuželový)
Dimenze připojovaného potrubí 16 mm
Typ připojovaného potrubí QJ
Nástrčné hroty s převlečnou maticí Ano
Převlečná matice Ano
Konstrukce ventilu cylindrická
Rozebíratelná konstrukce Ne
Materiál polypropylen
Barva těla černá
Typ rukojeti Motýlek
Barva rukojeti zelená
Použití pro rozvody pitné vody Ne
Možnost instalace v exteriéru Ano
Možnost instalace v interiéru Ne

Specifikace

Tvarovka je určená především pro rozvody mikrozávlahy s kapkovacím potrubím nebo s mikrozavlažovači. Nabízí možnost regulace jednotlivých částí nízkotlakých systémů, které se tak stávají variabilními a nabízí možnosti různorodých řešení a instalací.

Pro vytvoření spolehlivého závitového spoje doporučujeme utěsnit plastový závit pomocí teflonové pásky. Nástrčný spoj bude zajištěn pomocí převlečené matice, která je součástí tvarovky.


upozornění

Použití především pro mikrozávlahu nebo u tlakově nenáročných závlahových systémů. Plastové ventily nikdy nepoužívejte do hlavních sestav jako primární redukující prvek tlaku. Instalujte vždy za elektromagnetickým ventilem.

Ventily nejsou určeny pro instalaci v interiérech a v tlakových rozvodech pitné vody. Ventil je konstruován pro trvalé zavodnění, není však dopručeno jeho trvalé použití pod tlakem!

Tlaková řada PN 4, typ páky - motýlek.

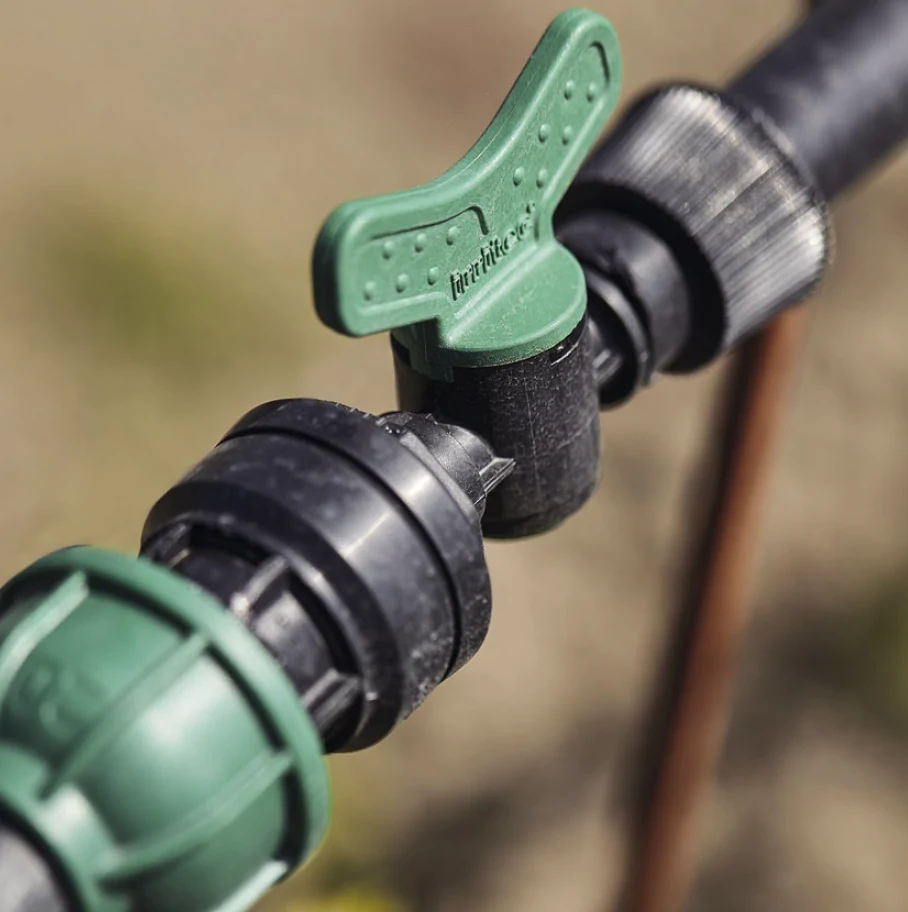

Fotogalerie - použití

Dokumenty ke stažení


Uvedené parametry, popis a specifikace výrobku jsou pouze orientační. Schémata, grafy a fotografie produktů mají pouze ilustrativní charakter.
Prodávající si vyhrazuje právo tiskových i faktických chyb u jednotlivých produktů. Před použitím produktu nebo jeho části je nutno si pečlivě přečíst návod k použití vydaný výrobcem či dovozcem a produkt instalovat a používat v souladu s tímto návodem.
